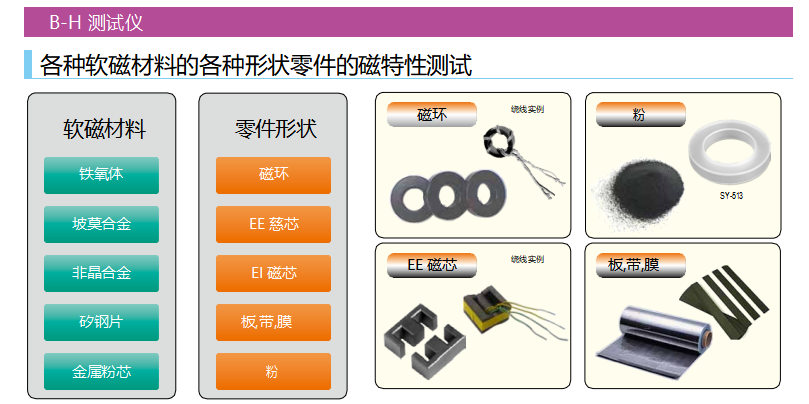

由铁氧体制成的软磁元件在电气元件中起着重要作用，因为它们的应用范围很广，从低频应用（例如微型电动机的磁轭）到高频应用（例如反激变压器，偏转线圈，高频）变压器和磁头。在实际操作中，这些磁性部件显示的特性不同于直流磁性特性或使用LCR表测量的特性
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
主要规格
|
|

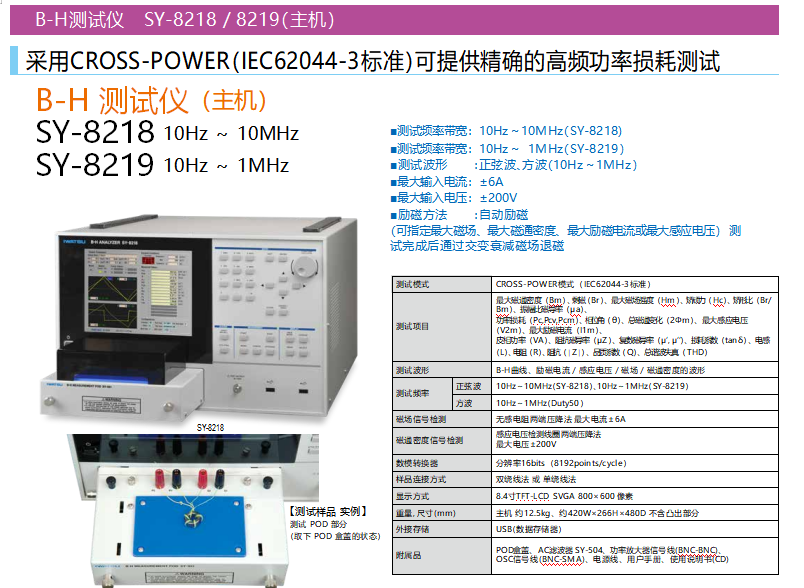

SY-8218规格
|
|
|
测量方式
|
CROSS-POWER法（依据IEC62044-3）
|
|
测量模式
|
B-H测量、Pc测量、u测量
|
|
测量项目（特性值）
|
B-H测量：
最大磁通密度（Bm），剩余磁通密度（Br），最大磁场（Hm），矫顽磁力（Hc），角形比（Br/Bm），振幅比导磁率（ua），铁损（Pc、Pcv、Pcm），电流电压相位差（q），总磁通变化（2Φm）
Pc测量：
最大磁通密度（Bm），剩余磁通密度（Br），最大磁场（Hm），顽磁力（Hc），，振幅比导磁率（ua），铁损（Pc、Pcv、Pcm），电流电压相位差（q），视在功率（VA）
u测量：
最大磁通密度（Bm），最大磁场（Hm），阻抗导磁率（uZ），复式本源导磁率（m'、m''），振幅比导磁率（ua），铁损（Pc、Pcv、Pcm），电流电压相位差（q），消耗因子(tanδ)，电感(L)，抵抗运动(R)，阻抗(Z)，品质系数(Q)
饱和磁通密度(Bs)，顽磁力(Hc)，剩余磁通密度(Br)，方形比(Br/Bm)核心损失(Pc,Pcv,Pcm)，振幅比导磁率(ua)，相位调节(q)，交流初始磁导率(uiac)，电感(L)，Q值(Q)，[单位系 SI单位系]
|
|
波形
|
B-H 曲线，励磁电流/ 引起电压/ 磁场/ 磁通密度的波形
|
|
测量频率
|
10Hz ～ 10MHz(加选件最低为1HZ)
|
|
磁场信号查出
|
无电感电阻器两端电压降法 最大信号查出电流±6A
|
|
磁通密度信号查出
|
引起电压查出线圈两端电压查出法 最大信号查出电压±200v
|
|
数字分辩率
|
分辨率16位(8192 点/周期)
|
|
试料连接类型
|
2绕组法(励磁绕组，输出绕组)和1绕组法(励磁·输出绕组共享)
|
|
显示类型
|
彩色LCD显示（800*600dot）
|
|
电源
|
100v ～ 240v 50/60Hz 消耗功率约130VA MAX
|
|
品质大小
|
约12.5kg 420W×266H×480L 各±2mm(不含突起部)
|
|
界面
|
USB（资料存储）
|
