Ecredix(新进时)
北斗gps卫星导航模拟器新进时MP-8000,可以产生GPS卫星导航信号,北斗BD卫星导航信号,格洛纳斯GLONASS卫星导航信号,用户通过设置参数并对其进行控制可以模拟产生理想的不同环境下导航接收机收到的卫星信号,可以满足不同用户在研制或验证接收机时的各种定位需求。

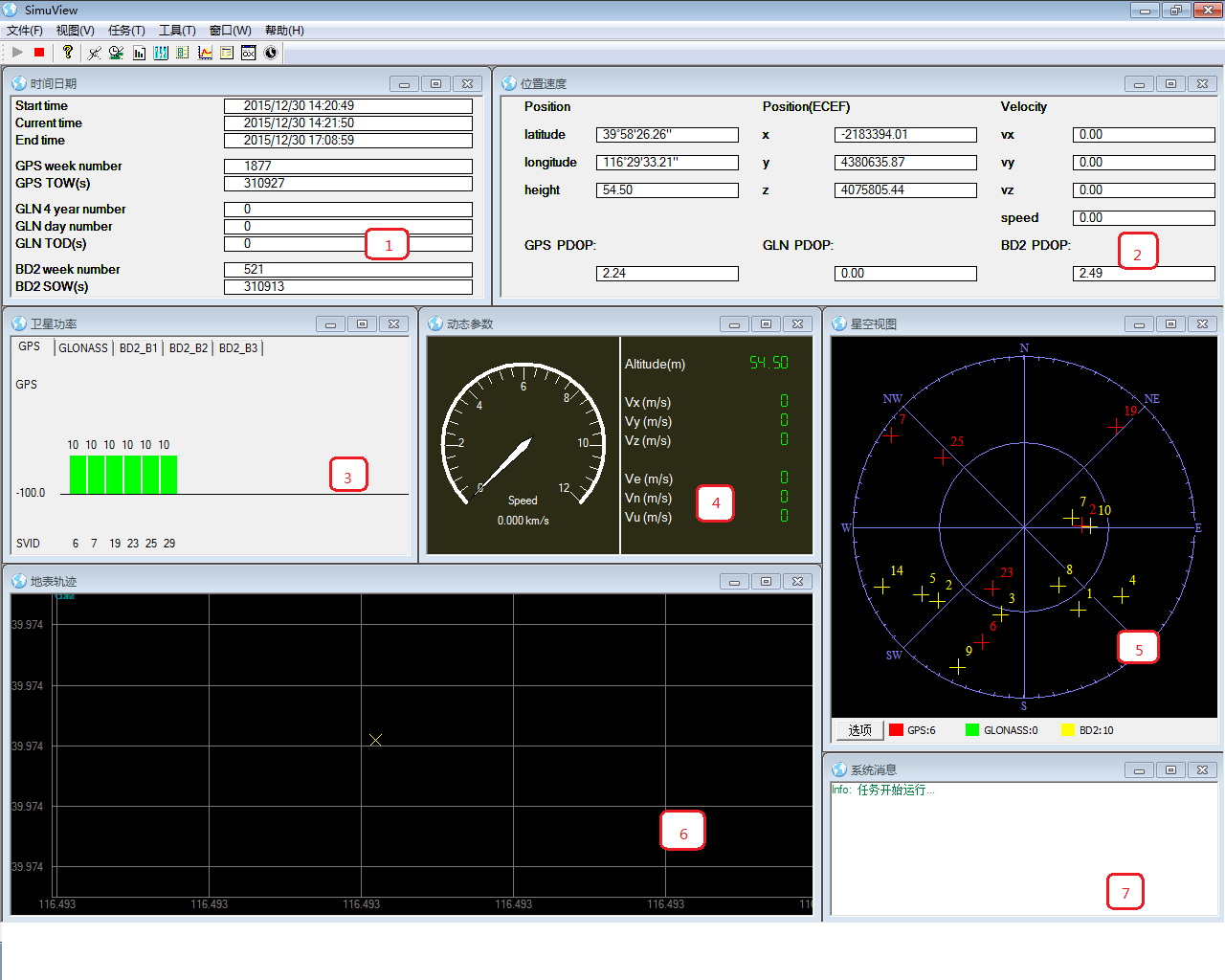

MP-8000 GPS北斗卫星导航系统软件界面
MP-8000 GPS北斗卫星导航系统相关参数明细:
1) MP-8000 GPS北斗卫星导航系统能够模拟产生高动态和静态情况下接收机收到的卫星导航信号。
2) MP-8000具有卫星选通功能,用户可以根据需要选择五种导航系统中的卫星进行任意组合搭配。
3) MP-8000GPS北斗卫星导航系统具有12个通道用于产生GPS卫星L1载波上的C/A码信号,故可最多同时模拟12颗GPS卫星的导航信号;
GLN最多产生8个通道可最多同时模拟8颗GLN卫星导航信号;
BD2 B1最多产生16个通道可最多同时模拟16颗北斗B1卫星导航信号;
BD2 B2最多产生16个通道可最多同时模拟16颗北斗B2卫星导航信号;
BD2 B3最多产生16个通道可最多同时模拟16颗北斗B3卫星导航信号;
4) 具有信号产生通道选通功能,用户可以选择使用特定的通道用于产生导航信号,还可以单独设置每个信号通道所产生信号的强度。
5) 具有导航信号衰减控制功能,用户可以单独设置最终输出的五种卫星导航模拟信号的衰减量。
6) 具有接收机运动轨迹设置功能,用户可以通过模拟器上位机设置运动轨迹和典型运动轨迹载入两种设置方式,以方便试验用户使用。
7) 具有模拟器实时状态显示功能,向用户显示当前正在模拟的卫星的种类、数量、编号、俯仰角、伪距、健康状况等信息,向用户显示当前在线卫星的天空视图和接收机运动轨迹视图。
8) 具有射频电缆接口和转发天线接口,用户可以选择使用无线模式或有线模式接收卫星模拟信号。
1) GPS L1: 1575.42MHz
2) GLN: 1598.5625MHz至1608.75MHz
3) B1: 1561.098MHz ±2.046MHz
4) B2: 1207.140MHz ±2.046MHz
5) B3: 1268.52MHz ±10.23MHz
1) 最大速度: ±15km/s
2) 最大加速度: ±1000m/s2
3) 最大加加速度:±1000m/s3
2) 伪距变化率精度: ≤0.005m/s
3) 通道间一致性: ≤0.1m(码),≤0.005m(载波)
4) I、Q支路载波相位调制正交性: ≤3°(1)
1) 谐波功率: ≤-40dB
2) 载波抑制: ≥40dB
3) 频率稳定性: ≤±50ppb @ 25℃
1) 射频输出范围: -150~-110dBm
2) 控制范围: 0~40dB
3) 最小可调分辨力: 1dB
1) 电源输入: AC220V,50Hz
2) 与上位机通信接口:
3) 1个RS232
4) 1个RS422
5) 以太网10/100Mbps
6) 发射信号输出口: 1个 (N-KF5)
7) 1PPS输出端口: 1个
8) 指示灯:五个卫星运行状态指示灯
9) 1个内外时钟切换预留口
1 )体积: 435×350×140mm
2 )重量: ≤ 5 Kg
