EMC电磁兼容性包括EMI（Interference）和EMS（susceptibility），也就是电磁干扰和电磁抗干扰。然后随着智能化技术的发展，单片机的应用也日益广泛。虽然单片机本身有一定的抗干扰能力，但是用单片机为核心组成的控制系统在应用中，仍存在着电磁干扰的问题。为防止外界对系统的EMI，并确保单片机控制系统安全可靠地运行，必须采取相应的EMS措施。

1. EMI的产生原因分析

在单片机系统的工作环境中，往往有许多强电设备，特别是电机启动和继电器的吸合将对单片机产生强烈的干扰，使用示波器的话可以看到电源电压波形上有明显的毛刺干扰。此外受到条件限制有时单片机控制此外受到条件限制有时单片机控制系统的各部分之间要有较远的距离，数据和控制线使用较长的导线且没有良好的屏蔽措施，这会使得电磁干扰就更容易混入系统之中。

总之对单片机系统的EMI总是以辐射、电源回路等方式进入的，其途径主要有三种，第一是输入途径，它使得模拟信号出现失真，数字信号产生错误，系统如根据有问题的信号进行运算处理结果将必然是错误的。第二是输出途径，干扰会和各输出信号叠加，造成输出信号混乱，不能将系统真实的处理结果进行表达。第三是单片机内部总线干扰，干扰使得控制、地址、数据总线上的内部数字信号错乱，使MCU出错，程序跑飞，甚至当机。

2. 机构紧凑、成本低廉的MEI测量接收机

德国R&S罗德与施瓦茨 EMI/EMC测试接收机，结构紧凑、成本低廉。R&S®ESL是罗德与施瓦茨为企业级客户量身打造的一款预认证级EMI接收机。R&S®ESL包含了像ESU、ESCI等高端接收机的主要功能。R&S®ESL拥有全面的检波器，甚至包括新兴EMC标准里要求的CISPR-AV和CISPR-RMS检波器。ESL全面多样的测试分析能力，极快的测量速度以及全自动的测量程序使得其成为研发实验室和准备进行EMC认证实验用户们的首选。

R&S®ESL将EMI接收机和频谱分析仪合二为一，用户可以在两种模式之间自由切换。因此用户可以利用R&S®ESL在早期发现和解决问题，避免了到产品定型时推倒重来，大大节省了产品的开发周期和经费；同时在产品认证阶段，R&S®ESL也有助于节约认证花费，缩短认证时间。

特点：

具有较好的RF性能，可以进行精确的、高重复性的测量
• 幅度精度：0.5 dB
• 1dB压缩点：+5dBm
• 抗输入脉冲能力：10 mWs
• 噪声基底（DANL）：<–152 dBm (1 Hz)，预放打开时
• RBW：10 Hz ～10 MHz (–3 dB)， 200Hz, 9 kHz, 120 kHz (–6 dB)，1 MHz (脉冲)
在这个等级，具有无与伦比的性能价格比
• 二合一的仪器：频谱分析仪和EMI测量接收机功能同时兼备
• 低投资成本
• 在相同的等级，具有好的射频性能
• 广泛的测量功能和评估功能
• 成本低廉的即插即用选件
直观的操作界面－和 Rohde & Schwarz公司所有的EMI接收机一样
• 可以用表格形式对SCAN（扫描）进行简洁的设置
• 能够选择多个检波器同时测量
• 能够预设符合各种商用标准的天线因子和限值线
• 可以使用“TUNE to MARKER”和“MARKER TRACK”功能对关键干扰频点的监控
• 一般可以同时选择4个检波器进行测量
• 清晰的柱状图显示和大的保持功能，便于清晰地显示测量值
扩展便利，接口众多
• 无需打开仪器，即可实现选件的即插即用
• 扩展 R&S®ESL应用范围的附加端口（选件 R&S®FSL-B5，包括：视频输出接口、中频输出接口、噪声源控制输出接口、V型网络的远程控制接口和 R&S®NRP-Zxx功率计接口等)。

特点一览：

频率范围 9 kHz~3 GHz/6 GHz，覆盖所有民用产品EMI测试
具有高端EMI接收机的主要功能，操作界面和步骤与高端接收机一致
EMI接收机和频谱分析仪合二为一
符合新兴EMI民用标准，全面的检波器，包括新兴的CISPR-AV和CISPR-RMS检波器
标配完全符合EMC标准的初测、数据筛选和终测的自动测试序列功能
抗脉冲输入功率高达10 mWs
0.5dB的电平精度，1 dB压缩点 +5 dBm
分辨率带宽10 Hz～10 MHz（-3 dB）；200 Hz、9 kHz、120 kHz、1 MHz（-6 dB）
每条测量曲线包含了多达100万个测试采样点的信息，并可同时显示6条测量曲线
使用无缝的用户自定义的分段频率设置测量辐射信号频谱，提高了动态范围和测试精度
在每个频率点的固定状态进行测量，从而确保了多次测量的重复性和一致性
标记功能强大，支持调谐到标记或者标记曲线功能进行精细分析
丰富的EMC标准限值线以及天线因子库，支持外部编辑和导入
支持ES-SCAN自动测试软件
可控制R&S的人工电源网络，并自动进行相位切换
支持硬件选件直接插拔，所有的硬件选件无需打开机器即可安装
WinXP操作系统，接口丰富（标配DVI视频输出接口），远程控制方便，Firmware免费在线升级

应用领域：
产品开发阶段EMI问题的预防与分析
产品认证阶段EMI故障的排查与定位
EMI传导骚扰的预认证测试
EMI辐射骚扰的预认证测试
通用的频谱分析与测试
噪声系数与模拟解调测试

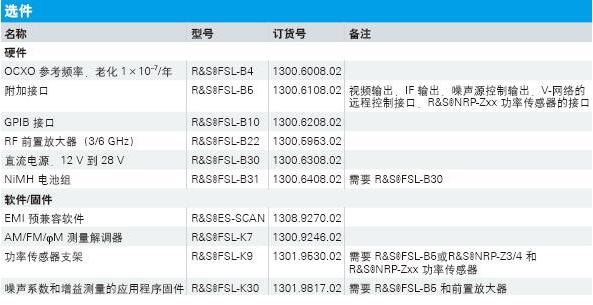

选件：
