调制卡码流卡安全说明
    请详细阅读下列安全性预防措施，以避免人身伤害，并防止损坏本产品或与本产品连接的任何产品！

    为避免可能的危险，请务必按照规定使用本产品，使用此产品时，可能需要接触到系统的其他部分。请阅读其他组件手册的安全性部分中的有关操作此系统的警告和注意事项。

    为避免火灾或人身伤害，请将产品接地。本产品通过调制卡金属挡板与PC电脑机箱接触接地。
    为避免电击，必须将PC接地导线与大地相连。在对本产品的输入端或输出端进行连接之前，请务必将本产品正确接地。
    遵守所有终端额定值。为避免火灾或电击，请遵守产品上的所有额定值和标记。在对产品进行连接之前，请首先查阅产品手册，了解有关额定值的详细信息。

    调制卡码流卡产品安装与拆卸
      安装或拆卸产品时，务必把电脑关机，切断电源。怀疑产品出现故障时，请勿进行操作。
      如果怀疑本产品已损坏，请及时联系原厂，若原厂技术人员初步判定为硬件故障，需返回原厂维修。

    其他
      请勿在潮湿环境下操作。
     请勿在易燃易爆的环境中操作。
     请保持产品表面清洁干燥。
     请适当通风,利于产品散热。
调制卡设备简介
   EL-810/EL-850全制式数字电视调制卡，是由深圳市新进时科技有限公司提供的适用于广播电视领域的多制式实时编码测试的数字信号源，支持所有通用数字电视标准。RF Modulator的各项技术指标可以与国外高端测试设备相媲美；该设备具有可靠、稳定、兼容性强、高性价比、操作灵活、强大的附加功能等特点，可满足各种测试需求，为您提供灵活方便、经济适用的测试测量解决方案，是数字电视标准测试信号源的开始选择！

设备特点

1、稳定性：30×24小时连续工作；
2、兼容性：兼容世界上所有主流数字电视标准；
3、高指标：
    频率输出范围：UHF/VHF及卫星全频段（40MHz~2150MHz），覆盖所有数字电视频率范围，真正做到一台设备即可支持所有数字电视标准（ALL IN ONE）；
    功率输出范围（具体参考各型号产品手册）：+5 dBm ~-45dBm，步进可调为0.1dBm，精度误差±1dBm，可覆盖各种高频头的测试范围，精准定位测试产品的门限值；
     MER（调制误差比）≈45，带外抑制<-60dB，达到广播级产品的要求，指标远超同类的国内外产品；
4、操控性：软件操作界面简洁直观，支持中英文切换；
5、附加性：软件自带专业码流分析、码流捕获等功能；亦可根据客户实际测试要求进行软件二次开发；
6、高性价比：广播级产品的指标，同类产品中性价比高的；
7、扩展性：该设备可作为独立信号源或集中式信号源（频点之一）使用，亦可搭配我司自动化测试系统使用，可实现所有参数自动化控制；
8、服务：优质、及时、专业的团队服务，24小时服务热线，现场对客户提出测试建议，并提供各种数字电视标准的有偿培训；
设备应用

数字电视接收终端研发和生产测试
机顶盒设计和生产测试
国内外现场演示与展会应用
客户现场设备问题定位及解决
数字电视方案集成商、提供商
数字电视芯片研发制造
数字电视高频头研发制造
综合解决实际发生的问题（成品维护）

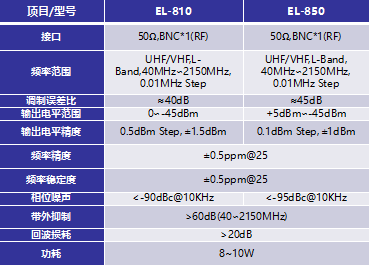

性能指标

支持标准

注:DVB-C2,ATSC-M/H,ISDB-S即将推出,敬请期待

软件附加功能支持

设备出厂附件

设备使用要求

电脑硬件配置要求

 注意:
 输出ISDB-T/DVB-T2，CPU需双核@2.8GHz以上.

PCI-E要求

支持系统平台

设备连接要求

为保护设备和测试产品，请将设备和测试产品共地。本产品通过调制卡金属挡板与PC电脑机箱接触接地。

运行环境

温度:0~45℃
湿度:0~85%

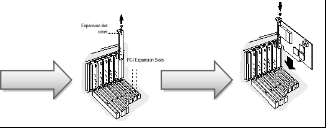

1 硬件安装向导

n 关闭计算机，切断PC机电源。
n 打开PC机箱81118盖。
n 释放人体静电。
n 将调制卡插入计算机PCI-E插槽
n 用螺丝将调制卡固定在PC机箱上。
n 将PC机盖合上，PC机通电，启动计算机

警告：
       请严格遵守使用手册进行操作，任何由于不规范操作引发的调制卡损坏，不在保修范围内。

2 软件安装向导

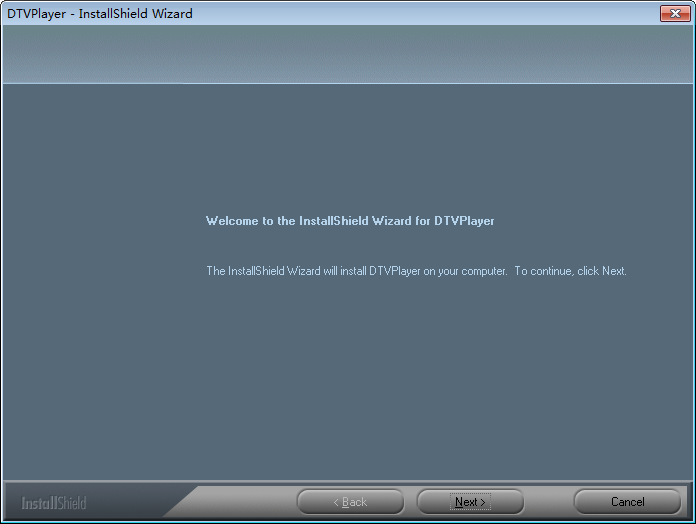

1)双击安装软件
选择安装语言；
点击“下一步”

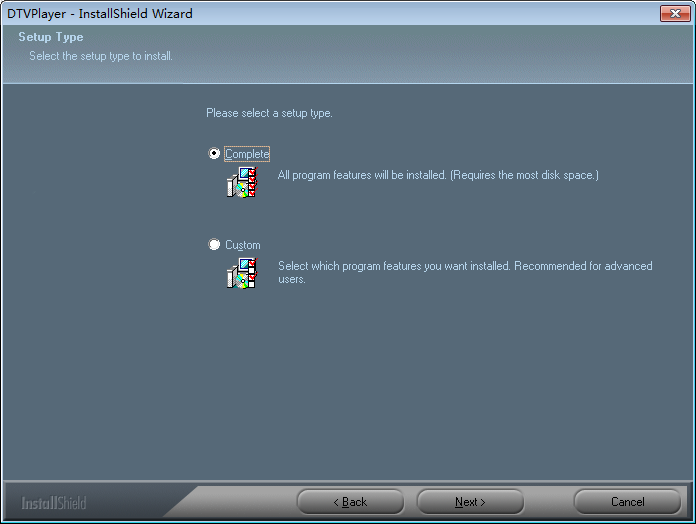

2) 选择“全部“将自动安
装驱动程序及软件；
选择“定制”，可自定义
安装驱动程序、软件及
安装路径；点击下一步

3)  点击下一步

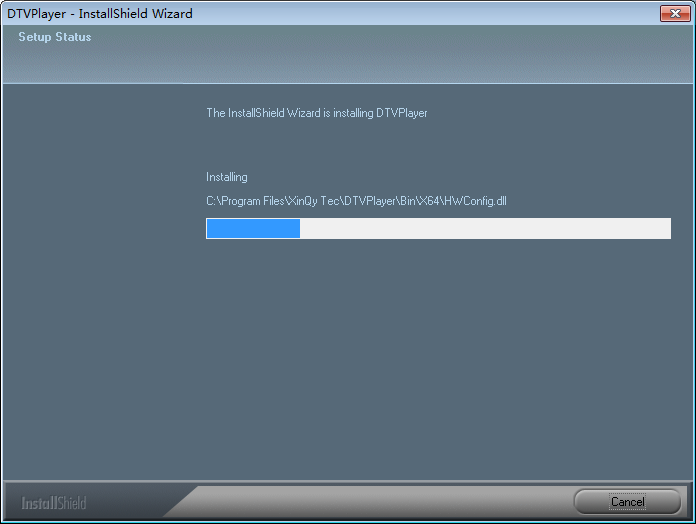

4)等待安装

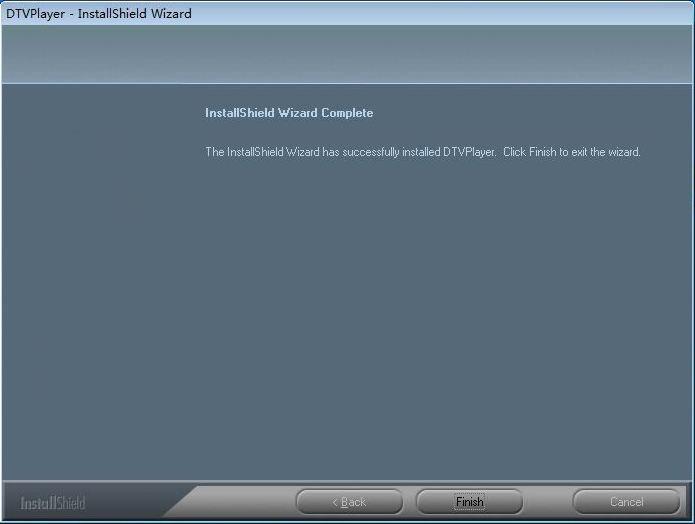

5) 点击完成

3 软件操作向导

3.1单卡操作向导
1) 双击软件DTVplayer快捷方式，进入操作界面

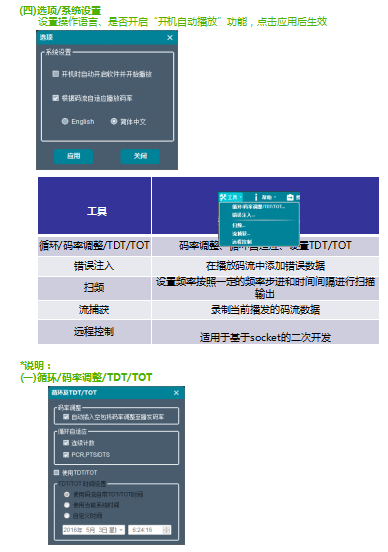

2) 在设置(Setting)/选项(Options)，选择喜欢的语言类型
3) 设置每参数,选择要播放的制式、频率、电平、符号率和调制方式等
4) 加载所需要的码流文件
5) 点击播放按钮
6) RF信号发出


3.2多卡操作向导
1) 打开多个操作界面，即：双击软件DTVplayer快捷方式打开一个操作界面，再双击一次软件DTVplayer快捷方式打开另一个操作界面,每个操作界面对应控制一张板卡
2) 分别在设置(Setting)/选项(Options),选择喜欢的语言类型
3) 分别设置每个操作界面的参数,选择要播放的制式、频率、电平、符号率和调制方式等.
4) 分别加载码流文件
5) 分别点击对应操作界面的播放按钮
6）多路信号发出

*说明：
安装多张板卡后，区分当前软件控制板卡的方法：
 软件左上角显示设备型号及电脑PCI-E插槽序号（PCI-E插槽序号对应主板上PCI-E    的位置，请联系PC厂家）

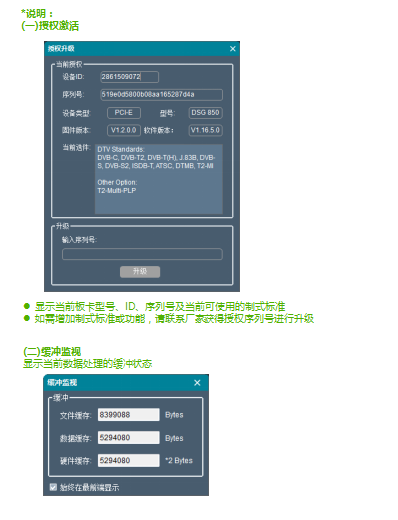

 软件“帮助—>授权激活”显示板卡ID，对应板卡背面SN号码
 开启软件时，板卡显示灯从红色变成绿色闪烁，表示板卡正被使用

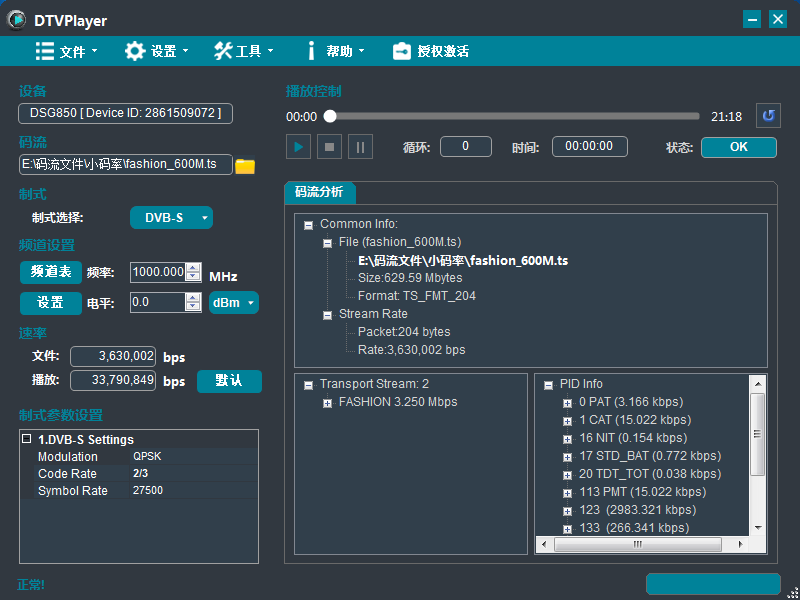

4 操作界面简介

1 菜单栏
2 加载码流
3 设备显示
4 码流分析
5 速率显示/设置
6 频道/电平设置
7 播放控制
8 制式
9 工作状态

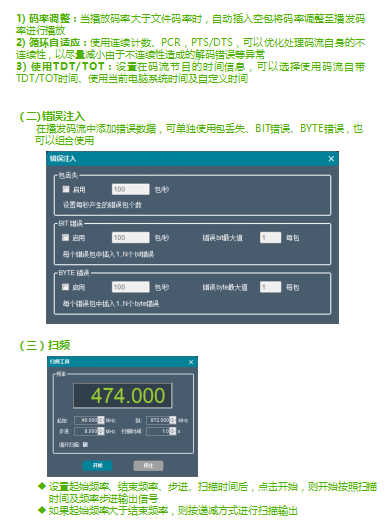

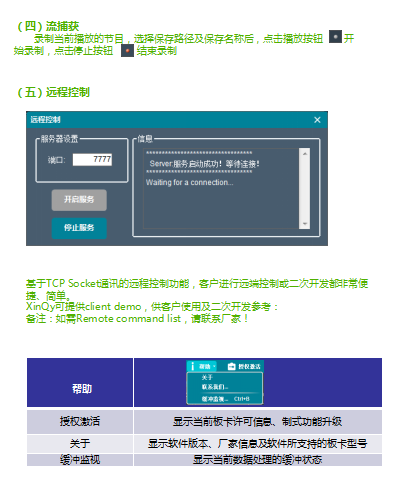

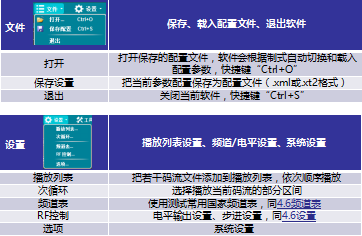

4.1 菜单栏

*说明：

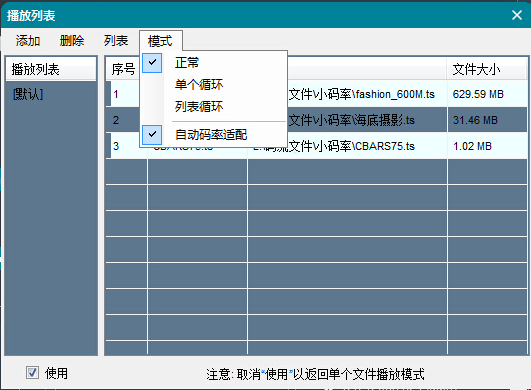

播放列表

1)双击播放列表里的文件即从该文件开始依次播放
2)支持增加文件/文件夹、删除操作
3)可以新建、保存、载入播放列表
4)设置播放模式：正常、单个循环、列表循环
5)在使用正常、列表循环模式时，如选择“自助码率适配”，软件会根据当前播放文件的码率自动适配适合的配置参数（调制方式、符号率等）

4.2 加载码流

点击右侧          图标，选择本地或其他联机存储设备上的码流文件

4.3 设置显示

显示当前软件控制的板卡型号及所在电脑PCI-E插槽的序号

注意:
PCI-E插槽序号排序请参考电脑主板说明书或向主板供应商索取

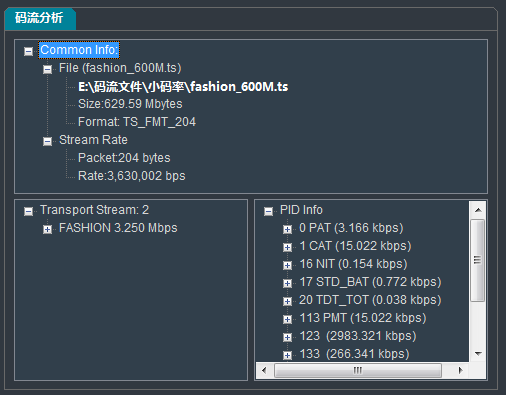

4.4 码流分析

加载码流后（参考4.2 加载码流），软件自动分析码流数据信息（视频、音频及对应PID等

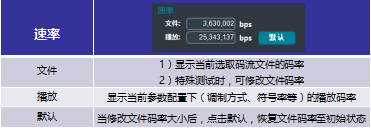

4.5 速率显示/设置

注意:
修改文件码率的特殊测试时，需去掉勾选“自动插空包..”（工具—>循环/码率调整/TDT/TOT

4.6 频道/电平设置

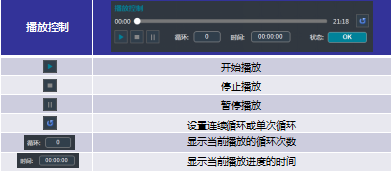

4.7 播放控制

4.8 制式

下拉菜单选择需要使用的制式，将会切换到对应制式的参数配置界面，参数配置请参考5 制式参数使用说明

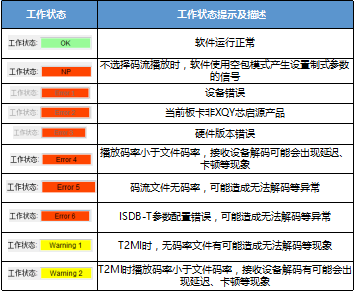

4.9 工作状态

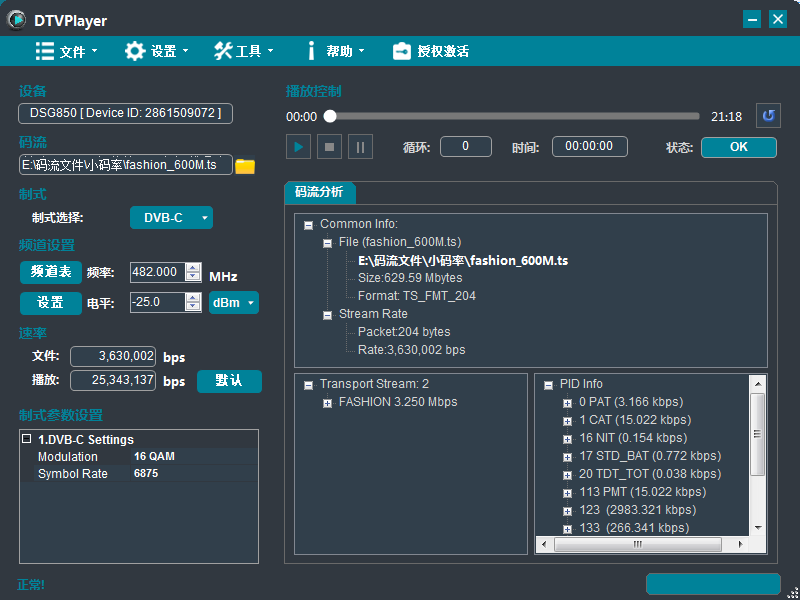

5.1 DVB-C

1.制式选择，选择DVB-C
2.载入测试码流
3.参数配置
*说明:
1.不加码流进行播放，是依空包形式输出所参数配置的信号。
2.载入码流后，软件会根据码流码率大小自动适配一组参数。
3. 为了避免接收设备解码时出现马赛克、卡顿等异常，一般要求文件码率小于播放码率（可通过更改参数配置调整播放码率大小）。
4. 输出频率范围40MHz~872MHz

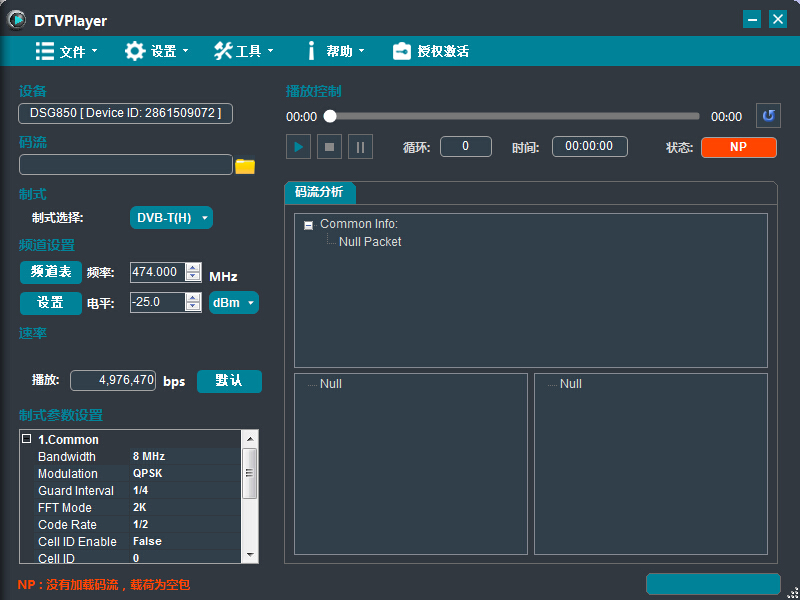

5.2 DVB-T/H

1.制式选择，选择DVB-T/H
2.载入测试码流

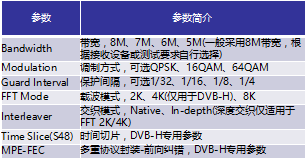

3.参数配置

*说明:
1.不加码流进行播放，是依空包形式输出所参数配置的信号。
2.载入码流后，软件会根据码流码率大小自动适配一组参数。
3. 为了避免接收设备解码时出现马赛克、卡顿等异常，一般要求文件码率小于播放码率（可通过更改参数配置调整播放码率大小）。

4. 输出频率范围40MHz~872MHz
5.3 J.83B(QAM B/Annex B)

*说明:
1.不加码流进行播放，是依空包形式输出所参数配置的信号。
2.载入码流后，软件会根据码流码率大小自动适配一组参数。
3. 为了避免接收设备解码时出现马赛克、卡顿等异常，一般要求文件码率小于播放码率（可通过更改参数配置调整播放码率大小）。

4. 输出频率范围40MHz~872MHz
5.4 DVB-S
1.制式选择，选择DVB-S
2.载入测试码流
3.参数配置

*说明:
1.不加码流进行播放，是依空包形式输出所参数配置的信号。
2.载入码流后，软件会根据码流码率大小自动适配一组参数。
3. 为了避免接收设备解码时出现马赛克、卡顿等异常，一般要求文件码率小于播放码率（可通过更改参数配置调整播放码率大小）。

4. 输出频率范围950 MHz~2150MHz

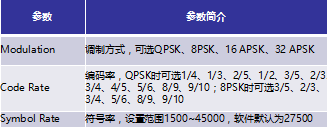

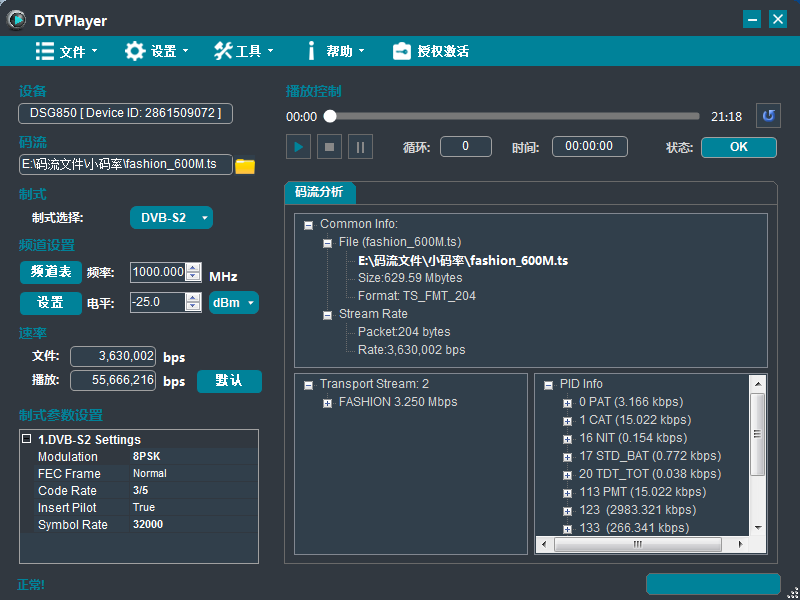

5.5 DVB-S2
1.制式选择，选择DVB-S2
2.载入测试码流
3.参数配置

*说明:
1.不加码流进行播放，是依空包形式输出所参数配置的信号。
2.载入码流后，软件会根据码流码率大小自动适配一组参数。
3. 为了避免接收设备解码时出现马赛克、卡顿等异常，一般要求文件码率小于播放码率（可通过更改参数配置调整播放码率大小）。

4. 输出频率范围950 MHz~2150MHz

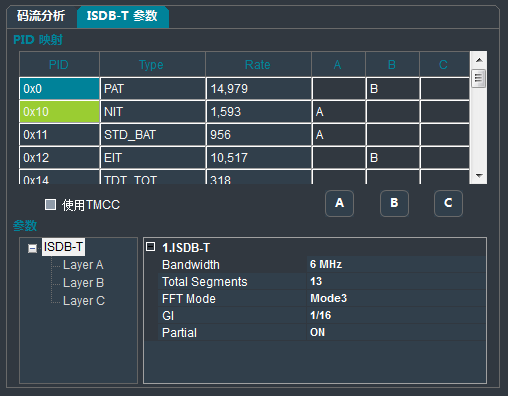

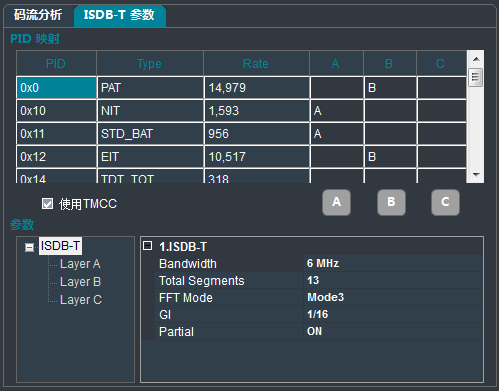

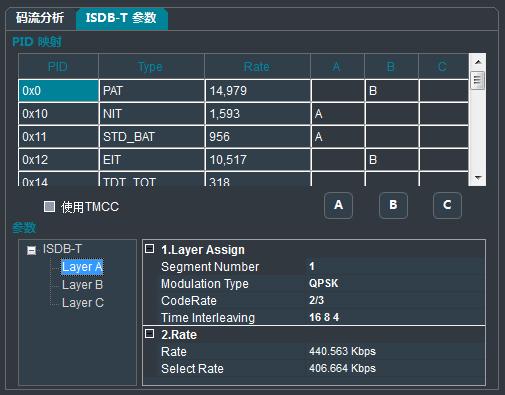

5.6 ISDB-T

1.制式选择，选择ISDB-T
2.载入测试码流

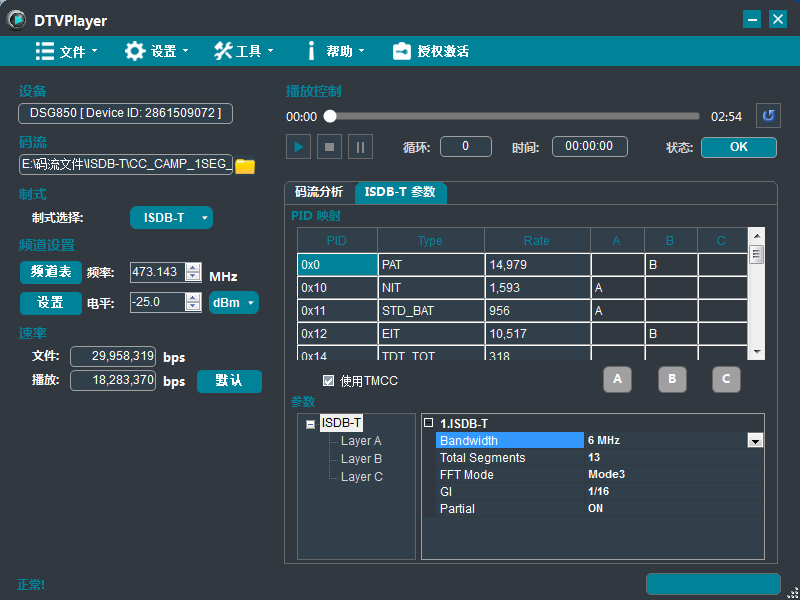

3.参数配置，点击“参数配置”，弹出参数配置对话框
播放ISDB-T标准码流（含TMCC信息）时，码流已包含调制信息，除输出频率和电平外，无需设置其它参数即可正常播放

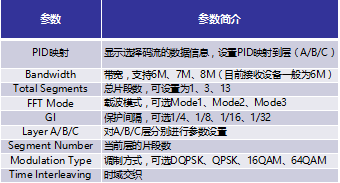

播放普通MPEG-2码流时，可进行参数设置:

*说明:
1.载入码流后，软件会根据码流码率大小自动适配一组参数。
2.为了避免接收设备解码时出现马赛克、卡顿等异常，一般要求文件码率小于播放码率（可通过更改参数配置调整播放码率大小）。
3.每层映射PID的总速率应小于等于该层的参数配置的播放码率。
4. 输出频率范围40MHz~872MHz

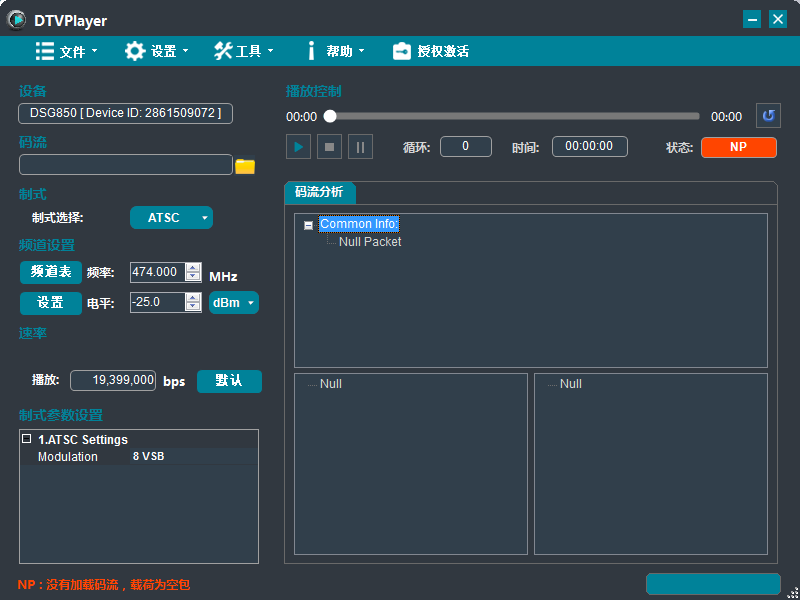

5.7 ATSC

*说明:
1.不加码流进行播放，是依空包形式输出所参数配置的信号。
2.载入码流后，软件会根据码流码率大小自动适配一组参数。
3. 为了避免接收设备解码时出现马赛克、卡顿等异常，一般要求文件码率小于播放码率（可通过更改参数配置调整播放码率大小）。
4. 输出频率范围40MHz~872MHz

5.8 DTMB
1.制式选择，选择DTMB
2.载入测试码流
3.参数配置

*说明:
1.不加码流进行播放，是依空包形式输出所参数配置的信号。
2.载入码流后，软件会根据码流码率大小自动适配一组参数。
3. 为了避免接收设备解码时出现马赛克、卡顿等异常，一般要求文件码率小于播放码率（可通过更改参数配置调整播放码率大小）。

4. 输出频率范围40MHz~872MHz
5.9 CMMB

1.制式选择，选择CMMB
2.载入测试码流
CMMB只支持播放PMS和MFS两种类型的码流文件
3.参数配置，点击“参数配置”弹出参数配置对话框
CMMB码流包含参数配置，除带宽外其它参数不可更改

*说明:
1.无线传输时，信号干扰和损耗较大，建议把电平设置为大值。
4. 输出频率范围40MHz~872MHz

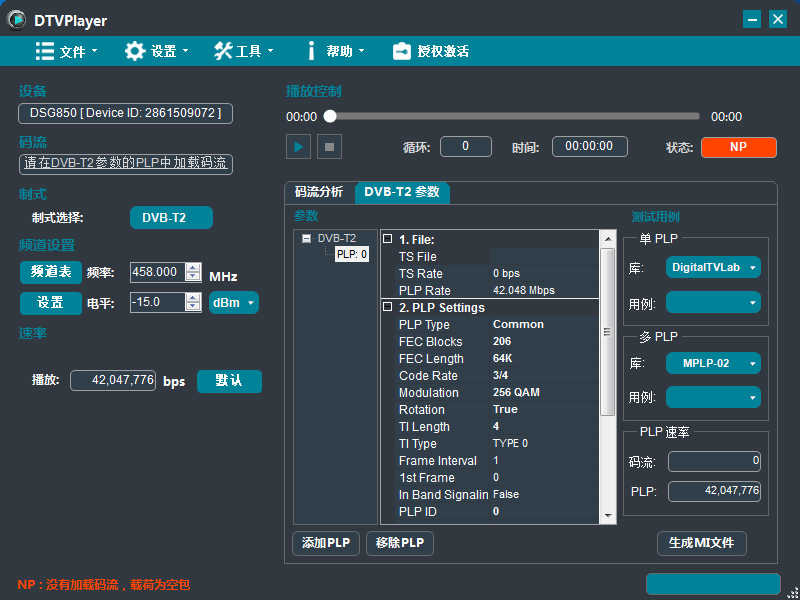

5.10 DVB-T2
1.制式选择，选择DVB-T2

2.参数配置，点击“参数配置”弹出参数配置对话框

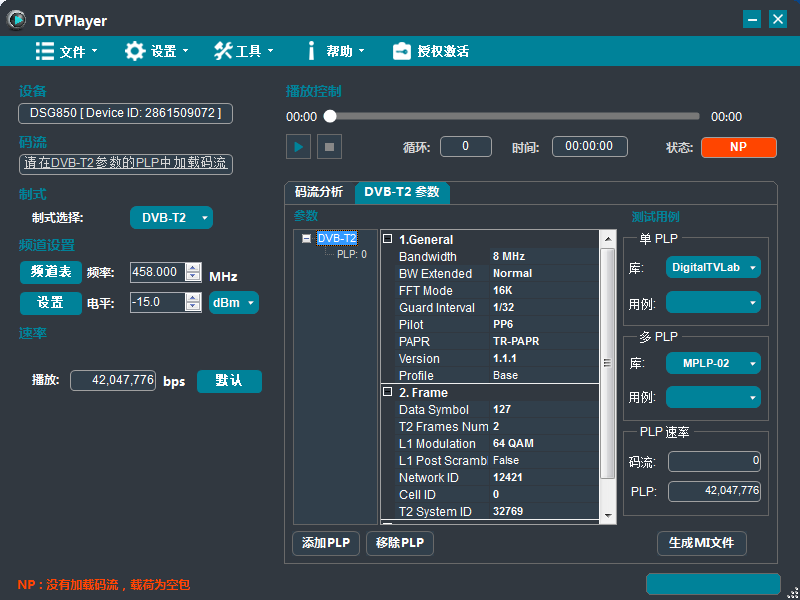

1）通用（General）设置

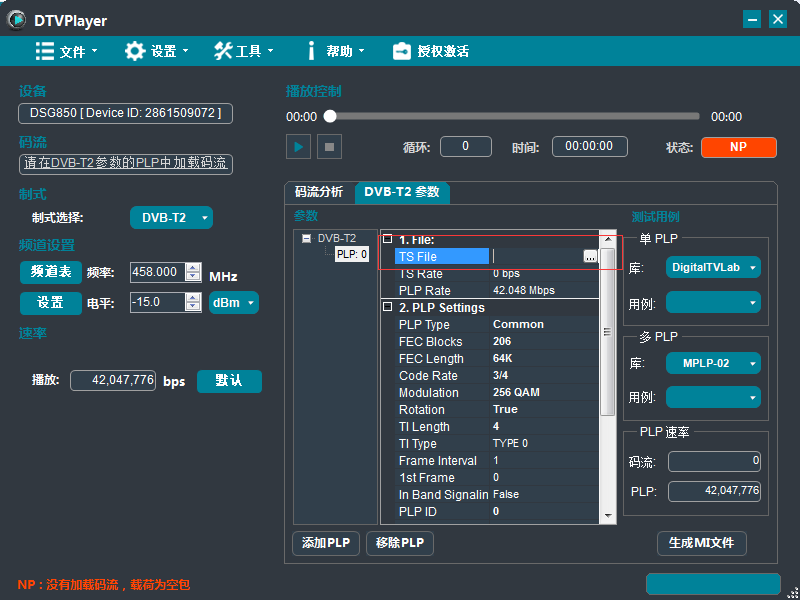

2）PLP参数设置

*说明:
1.最多可添加16个PLP，每个PLP需单独加载码流。
2.软件附带300多个测试用例，用户可直接调用（需自行加载码流）
3.每个PLP的播放码率即Bit Rate应大于所选码流文件码率。当Bit Rate小于文件码率时，码率信息区会以红色警示。




4.在新增PLP时，若FEC Blocks已到当前参数配置组合所限定的上限时，FEC Blocks会显示为0，并且无法增加。此时，需要通过修改其他参数，来提高Blocks上限。例如修改“通用配置信息”中的参数，其他参数若没有特殊要求，可不关心，保持默认即可。


5.在使用DVB-T2 Multi-PLP时，尽量选择码率较小的码流文件。由于DVB-T2的最大播发码率只略大于50Mbps。所有PLP选择的码流文件码率总和应小于此上限。


6. DVB-T2 常用参数配置说明：
      1)设置参数时，不必考虑参数组合是否合法的问题，软件已对参数组合做过   处理，凡是不合法的组合，不会出现在参数下拉选项中。
       2)通用配置中，影响码率的参数主要有：Bandwidth，FFT Mode，Guard Interval，Data Symbol。配置参数时，请主要关心这几个参数：
       Bandwidth(带宽)：带宽越大码率越高。
       FFT Mode(载波数)：越大码率越低。
       Guard Interval(保护间隔)：越大则码率越低。
       Data Symbol(数据符号数)：越大则码率越低。在不同参数组合下，可设置的上下限会发生变化。
       其他参数若没有特殊要求，可不关心，保持默认即可。
       3)PLP参数配置中，通过配置Code Rate，FEC Blocks，FEC Length，Modulation等参数，调整当前PLP的播放码率：
       Code Rate 越大则码率越高。
       FEC Blocks越大则码率越高（可设置数与Data Symbol及其它PLP FEC Blocks有关）。
       FEC Length 越大则码率越高，但FEC Blocks可设置的上限越低。（FEC Length选项16K即Short，64K即Normal）。
      Modulation越大则FEC Blocks可设置的上限越高。

3.T2MI码流输出
本软件可进行MI生成，操作步骤如下：


1）DVB-T2配置参数、加载码流完成（须先确保DVB-T2参数配置正确，解码无异常）
2）在DVB-T2通用设置中设置输出帧数（MI SuperFrames）
3）“T2MI流输出”选择MI输出路径、输出名称
4）点击“生成”,进行MI流输出

4. 输出频率范围40MHz~872MHz

*说明:
1.T2MI码流输出为附加功能，如用户仅使用DVB-T2播放，可忽略MI设置及产生。
2.输出的MI流，可在T2MI模式下(制式选择)直接播放，软件会自动识别MI生成前DVB-T2的配置参数.

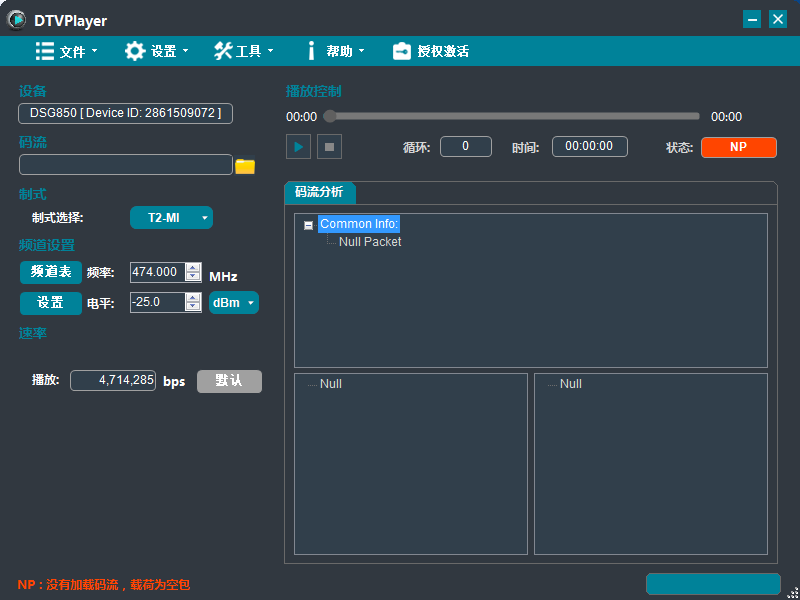

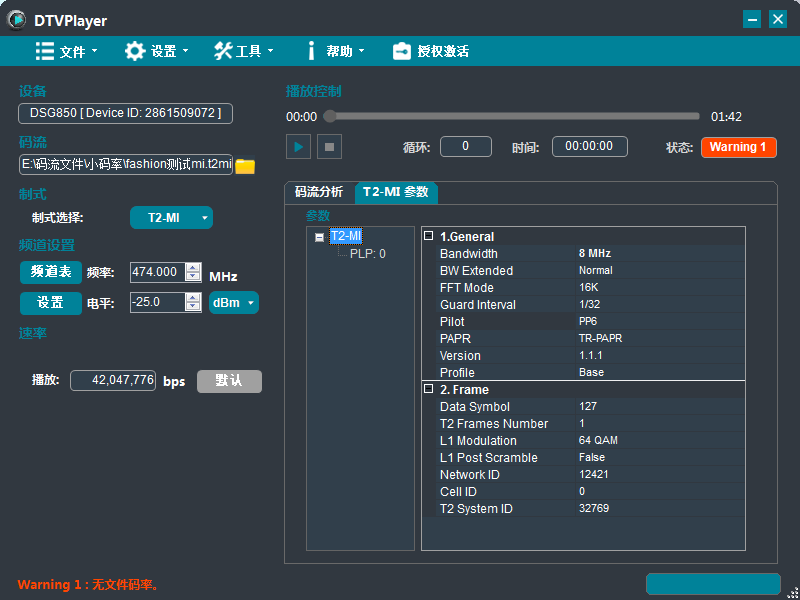

5.11 T2-MI

1.制式选择，选择DVB-T2MI
2.载入测试码流（非MI格式，会提示格式不正确）
3.参数配置

 T2MI参数仅带宽可修改(带宽变小后，可能会造成解码卡顿、延迟、马赛克等现象)
4. 输出频率范围40MHz~872MHz

6 常见问题

1.板卡与接收设备共地
解决：建议在接收设备通电开机前，先与板卡的输出连接。
2.计算机显示未知设备或者驱动没有安装成功
解决：把原软件卸载重新安装，或者自动更新驱动。
3.驱动安装成功硬件不能识别出现Not found device！
解决：没有安装板卡或者板卡安装松动，关闭计算机，拔下板卡重新插上板卡，启动计算机。
4.安装驱动提示Please press ‘R’ to retry or ‘C’ to cancel…
解决：选择C取消。
5.安装软件过程中遇到杀毒软件提示是否阻止安装
解决：选择允许本次操作或允许程序所有操作。
6.安装软件过程中遇到Windows安全提示“Windows无法验证此程序驱动程序软件的发布者”
解决：选择始终安装此驱动程序软件。
7.Win7系统下运行软件出错
解决：1）用系统管理员进行软件操作。
          2）系统“用户帐户控制设置”设置为“从不通知。
8.打开软件提示“Device Error:DevBusy”
解决：1）DTVplayer已经在运行，一张调制卡只能运行一个DTVplayer软件。
           2）调制卡与电脑PCI-E接触松动，请关机重新拔插调制卡并固定。
9.软件运行过程中提示“Error:DMA Transfer Failed”
解决：调制卡与电脑PCI-E接触松动, 请关机重新拔插调制卡并固定。
10.文件码率大于播放码率时接收设备解码异常
解决：当文件码率大于播放码率时，用户可通过修改所配置参数来增大播放码率，或者选择相对小码率的码流进行播放。
11.CMMB不能播放码流
注意: CMMB只支持PMS/MFS两种类型的码流，具体请参照CMMB行业标准。
12.电平设置为最高时接收设备解码出现马赛克或其它异常
举例：以机顶盒为例，有些机顶盒不支持功率过大的信号，所以会出现马赛克甚至不能搜索到节目，调整功率如-10dbm、-15dbm或默认的-25dbm可解决此问题。 如果您有使用功率分配器连接接收设备，建议功率调节不要过低。另外，码流本身存在问题，也会出现马赛克现象，建议更换码流重新测试。
