  • EM5020放大器频率3GHz

EM5020放大器频率3GHz

产品分类:2043 Sort:其他产品
EM5020 前置放大器配合本公司 EM5030 近场探头使用,主要对所要测试的微弱信号进行放大, 频率范围 9kHz-3GHz;EM5020A 增益约为 20dB,EM5020B 增益约 30dB,可以大大提高系统测试的灵敏度。
全国咨询服务热线+86 755 86091080
  • 产品介绍

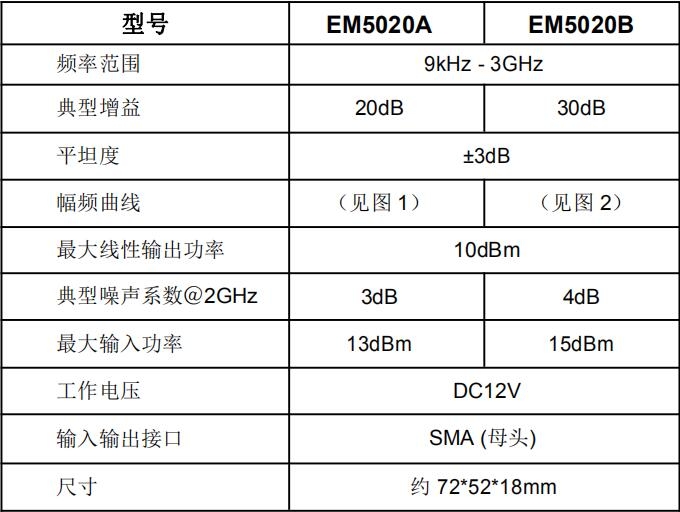

  • 产品参数

1.



EM5020 前置放大器配合本公司 EM5030 近场探头使用,主要对所要测试的微弱信号进行放大, 频率


范围 9kHz-3GHz;EM5020A 增益约为 20dB,EM5020B 增益约 30dB,可以大大提高系统测试的灵敏度。标



配 USB 适配器和 USB 升压电源转接线,可以直接通过频谱分析仪或者接收机自带的 USB 接口供电,使用



更加方便。配合本公司 EM5030 近场探头可以快速准确地确定电磁干扰源头,避免盲目更改 EMI 设计,能



大幅提高产品开发效率,并降低开发成本。







2.



3.



■ EMI 干扰源定位测试系统



■ 小信号放大

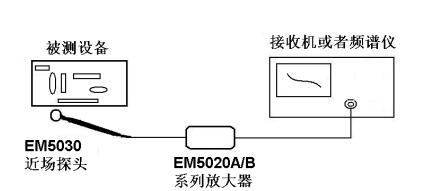

干扰源测试系统示意图:

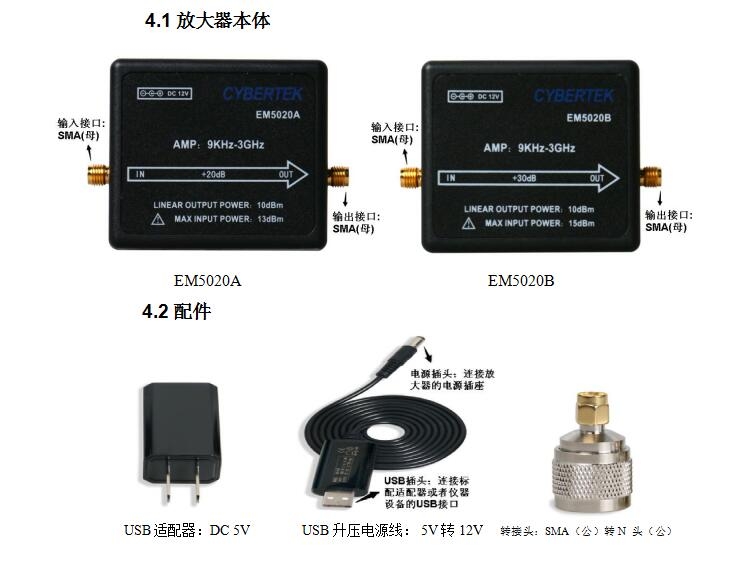

4.各部分名称


5.使用步骤



1)将前置放大器输出端口连接到频谱仪或者接收机



2)连接前置放大器电源



3)连接输入信号(确保输入信号功率没超过放大器最大输入功率)



6.使用须知



1)未知信号大小测量时,不能连接前置放大器!确认信号很微弱时,才能连接前置放大器。EM5020A 最



大输入功率 13dBm;EM5030B 最大输入功率 15dBm;超过该值可能会引起放大器损坏。



2)配合 EM5030 使用时,确保周围没有强磁场存在后,才能连接前置放大器。

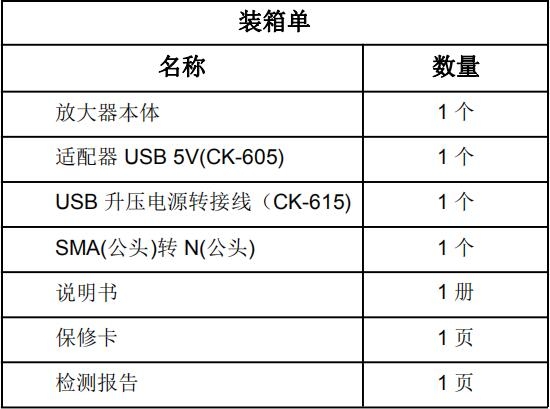

7.装箱单
