  • 有线电视放大器、卫星信号放大器、宽带放大器

有线电视放大器、卫星信号放大器、宽带放大器

产品分类:1004 Sort:ecredix
WBA-2150是一款工作于40MHz~2150MHz频率范围的宽带放大器,适应于有线电视和卫星信号的放大。采用国外进口优质放大管,具备极佳的线性输出特性;具有15dB的输入衰减调节范围以及最大22dB的均衡调节范围;可输出18V或13V直流馈电电压,最大电流300mA;输入输出端口均设有防雷击浪涌保护电路,防水、防尘,可适用...
全国咨询服务热线+86 755 86091080
  • 产品介绍
  • 产品参数



  1. 概述

    WBA-2150是一款工作于40MHz2150MHz频率范围的宽带放大器,适应于有线电视和卫星信号的放大。采用国外进口优质放大管,具备极佳的线性输出特性;具有15dB的输入衰减调节范围以及最大22dB的均衡调节范围;可输出18V13V直流馈电电压,最大电流300mA;输入输出端口均设有防雷击浪涌保护电路,防水、防尘,可适用于各种恶劣工作环境。



    1 宽带放大器外观图

  1. 技术指标

频率范围

40MHz2150MHz

标准增益

40dB

 直流馈电输出

18V/13V可选,最大300mA输出



增益平坦度

±1dB(全频段)

40~1500MHz    :±0.5dB

1500~2150MHz  :±0.5dB

输入可调衰减范围

015dB1dB步进

均衡调节范围

022dB2dB步进

噪声系数

5dB

回波损耗

≥10dB

饱和输出功率

22dBm130.75dBuV

OIP3

42dBm150.75dBuV

射频接口

F接头(母)

供电方式

220VAC100240VAC

功耗

4W

尺寸

150mmX130mmX48mm

  1. 放大器的使用方法

    放大器内部结构如图2所示。放大器具有两个编码盘用来对输入衰减以及均衡量进行调节;同时还有两个拨动开关,用来使能直流馈电输出,和调节直流馈电电压。

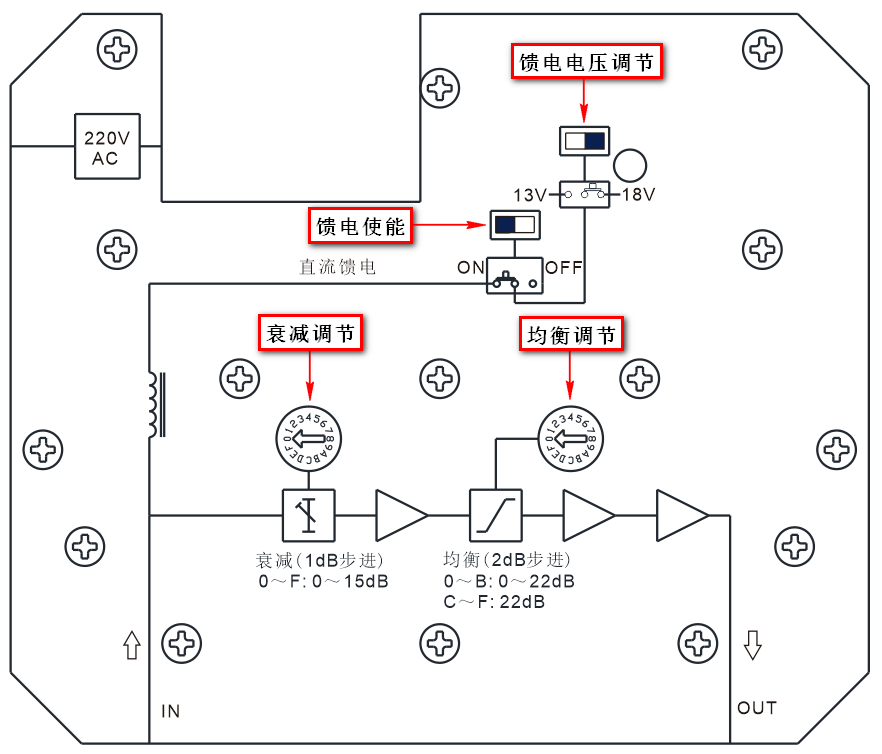

    2 放大器内部结构图

    1、输入衰减调节

    放大器输入端设有一个步进衰减器,衰减范围为015dB,步进1dB。通过调整衰减器的值,可使放大器增益从2540dB范围内变化。使用改刀旋转调节编码盘中心的箭头指向,箭头指向的数字即对应当前的衰减值,其中0代表0dB1代表1dB,依次类推,0F分别代表015dB衰减。图3显示了输入衰减调节效果示意图。

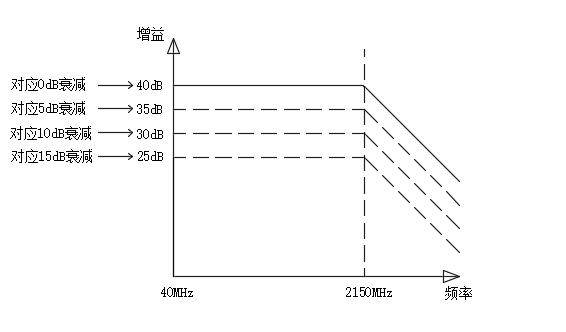

    3 输入衰减调节效果示意图

    2、均衡量的调节

    当信号源输出连接了一段较长的电缆时,线路将产生损耗,此时需加放大器放大信号,因线路损耗在不同频率呈现不同损耗值,均衡电路可用来补偿这种损耗差异,使得最终输出信号增益在整个频带内变平坦,补偿效果示意图见图4

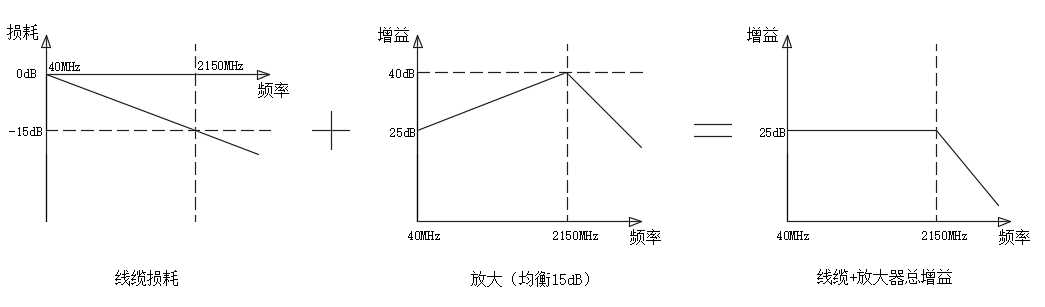

    4 均衡补偿效果示意图



    本放大器内部设有均衡调节电路,均衡调节范围为022dB,步进2dB。通过调节均衡编码盘中心的箭头指向,即可实现均衡的调节。箭头指向的数值对应均衡值,0代表均衡0 dB1代表均衡2dB2代表均衡4dB3代表均衡6Db,依次类推,B(对应十进制11),代表均衡22dBCF均代表22dB均衡。均衡调节效果示意图见图5.

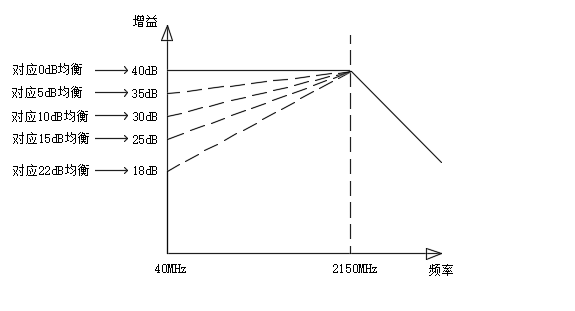

    5 均衡调节效果示意图

    3、直流馈电调节

    本放大器还具备直流输出功能,可为卫星高频头供电,也可为前级低噪声放大器提供电能。直流从射频输入端口输出,放大器内部电路均设有隔直电路,不影响直流馈电功能。

    直流馈电电压通过图2所示的馈电电压调节拨动开关进行调节;馈电使能拨动开关用来打开或关闭直流馈电功能。





  1. 注意事项

    直流馈电功能请谨慎使用!非专业人员请保持出厂默认关闭状态!
