EMI/EMC电磁兼容结构紧凑、成本低廉的EMI测量接收机
产品简述：
深圳市新进时科技有限公司是ROHDE&SCHWARZ罗德与施瓦茨的代理商。R&S®ESL是罗德与施瓦茨为企业级客户量身打造的一款预认证级EMI接收机。R&S®ESL包含了像ESU、ESCI等高端接收机的主要功能。R&S®ESL拥有全面的检波器，甚至包括新兴EMC标准里要求的CISPR-AV和CISPR-RMS检波器。ESL全面多样的测试分析能力，极快的测量速度以及全自动的测量程序使得其成为研发实验室和准备进行EMC认证实验用户们的首选。
R&S®ESL将EMI接收机和频谱分析仪合二为一，用户可以在两种模式之间自由切换。因此用户可以利用R&S®ESL在早期发现和解决问题，避免了到产品定型时推倒重来，大大节省了产品的开发周期和经费；同时在产品认证阶段，R&S®ESL也有助于节约认证花费，缩短认证时间。
特点：
具有较好的RF性能，可以进行精确的、高重复性的测量
• 幅度精度：0.5 dB
• 1dB压缩点：+5dBm
• 抗输入脉冲能力：10 mWs
• 噪声基底（DANL）：<–152 dBm (1 Hz)，预放打开时
• RBW：10 Hz ～10 MHz (–3 dB)， 200Hz, 9 kHz, 120 kHz (–6 dB)，1 MHz (脉冲)
在这个等级，具有无与伦比的性能价格比
• 二合一的仪器：频谱分析仪和EMI测量接收机功能同时兼备
• 低投资成本
• 在相同的等级，具有好的射频性能
• 广泛的测量功能和评估功能
• 成本低廉的即插即用选件
直观的操作界面－和 Rohde & Schwarz公司所有的EMI接收机一样
• 可以用表格形式对SCAN（扫描）进行简洁的设置
• 能够选择多个检波器同时测量
• 能够预设符合各种商用标准的天线因子和限值线
• 可以使用“TUNE to MARKER”和“MARKER TRACK”功能对关键干扰频点的监控
• 不超过可以同时选择4个检波器进行测量
• 清晰的柱状图显示和保持功能，便于清晰地显示测量值
扩展便利，接口众多
• 无需打开仪器，即可实现选件的即插即用
• 扩展 R&S®ESL应用范围的附加端口（选件 R&S®FSL-B5，包括：视频输出接口、中频输出接口、噪声源控制输出接口、V型网络的远程控制接口和 R&S®NRP-Zxx功率计接口等)。
特点一览：
Ø 频率范围 9 kHz~3 GHz/6 GHz，覆盖所有民用产品EMI测试
Ø 具有高端EMI接收机的主要功能，操作界面和步骤与高端接收机一致
Ø EMI接收机和频谱分析仪合二为一
Ø 符合新兴EMI民用标准，全面的检波器，包括新兴的CISPR-AV和CISPR-RMS检波器
Ø 标配完全符合EMC标准的初测、数据筛选和终测的自动测试序列功能
Ø 抗脉冲输入功率高达10 mWs
Ø 0.5dB的电平精度，1 dB压缩点 +5 dBm
Ø 分辨率带宽10 Hz～10 MHz（-3 dB）；200 Hz、9 kHz、120 kHz、1 MHz（-6 dB）
Ø 每条测量曲线包含了多达100万个测试采样点的信息，并可同时显示6条测量曲线
Ø 使用无缝的用户自定义的分段频率设置测量辐射信号频谱，提高了动态范围和测试精度
Ø 在每个频率点的固定状态进行测量，从而确保了多次测量的重复性和一致性
Ø 标记功能强大，支持调谐到标记或者标记曲线功能进行精细分析
Ø 丰富的EMC标准限值线以及天线因子库，支持外部编辑和导入
Ø 支持ES-SCAN自动测试软件
Ø 可控制R&S的人工电源网络，并自动进行相位切换
Ø 支持硬件选件直接插拔，所有的硬件选件无需打开机器即可安装
Ø WinXP操作系统，接口丰富（标配DVI视频输出接口），远程控制方便，Firmware免费在线升级
应用领域：
l 产品开发阶段EMI问题的预防与分析
l 产品认证阶段EMI故障的排查与定位
l EMI传导骚扰的预认证测试
l EMI辐射骚扰的预认证测试
l 通用的频谱分析与测试
l 噪声系数与模拟解调测试

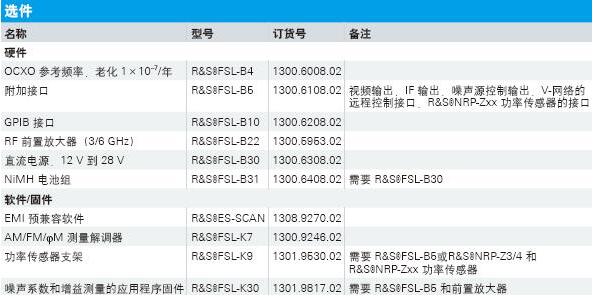

选件：
特点：
具有较好的RF性能，可以进行精确的、高重复性的测量
• 幅度精度：0.5 dB
• 1dB压缩点：+5dBm
• 抗输入脉冲能力：10 mWs
• 噪声基底（DANL）：<–152 dBm (1 Hz)，预放打开时
• RBW：10 Hz ～10 MHz (–3 dB)， 200Hz, 9 kHz, 120 kHz (–6 dB)，1 MHz (脉冲)
在这个等级，具有无与伦比的性能价格比
• 二合一的仪器：频谱分析仪和EMI测量接收机功能同时兼备
• 低投资成本
• 在相同的等级，具有好的射频性能
• 广泛的测量功能和评估功能
• 成本低廉的即插即用选件
直观的操作界面－和 Rohde & Schwarz公司所有的EMI接收机一样
• 可以用表格形式对SCAN（扫描）进行简洁的设置
• 能够选择多个检波器同时测量
• 能够预设符合各种商用标准的天线因子和限值线
• 可以使用“TUNE to MARKER”和“MARKER TRACK”功能对关键干扰频点的监控
• 可以同时选择4个检波器进行测量
• 清晰的柱状图显示和保持功能，便于清晰地显示测量值
扩展便利，接口众多
• 无需打开仪器，即可实现选件的即插即用
• 扩展 R&S®ESL应用范围的附加端口（选件 R&S®FSL-B5，包括：视频输出接口、中频输出接口、噪声源控制输出接口、V型网络的远程控制接口和 R&S®NRP-Zxx功率计接口等)。
特点一览：
Ø 频率范围 9 kHz~3 GHz/6 GHz，覆盖所有民用产品EMI测试
Ø 具有高端EMI接收机的主要功能，操作界面和步骤与高端接收机一致
Ø EMI接收机和频谱分析仪合二为一
Ø 符合新兴EMI民用标准，全面的检波器，包括新兴的CISPR-AV和CISPR-RMS检波器
Ø 标配完全符合EMC标准的初测、数据筛选和终测的自动测试序列功能
Ø 抗脉冲输入功率高达10 mWs
Ø 0.5dB的电平精度，1 dB压缩点 +5 dBm
Ø 分辨率带宽10 Hz～10 MHz（-3 dB）；200 Hz、9 kHz、120 kHz、1 MHz（-6 dB）
Ø 每条测量曲线包含了多达100万个测试采样点的信息，并可同时显示6条测量曲线
Ø 使用无缝的用户自定义的分段频率设置测量辐射信号频谱，提高了动态范围和测试精度
Ø 在每个频率点的固定状态进行测量，从而确保了多次测量的重复性和一致性
Ø 标记功能强大，支持调谐到标记或者标记曲线功能进行精细分析
Ø 丰富的EMC标准限值线以及天线因子库，支持外部编辑和导入
Ø 支持ES-SCAN自动测试软件
Ø 可控制R&S的人工电源网络，并自动进行相位切换
Ø 支持硬件选件直接插拔，所有的硬件选件无需打开机器即可安装
Ø WinXP操作系统，接口丰富（标配DVI视频输出接口），远程控制方便，Firmware免费在线升级
应用领域：
l 产品开发阶段EMI问题的预防与分析
l 产品认证阶段EMI故障的排查与定位
l EMI传导骚扰的预认证测试
l EMI辐射骚扰的预认证测试
l 通用的频谱分析与测试
l 噪声系数与模拟解调测试
选件：
