用PROMAX场强仪测量数字电视信号DVB-T2中T2-MI

文章来源:首页人气:2474发表时间:2020-03-22 21:32:09

T2-MI是由进行广播的调制器接收到的第二代数字地面电视信号(DVB-T2)中集成的通信接口。事实上,T2-MI代表T2调制器接口T2-MI信号为调制器提供发射参数和内容.

电信系统运营商使用T2-MI信息确保数字地面电视广播网络的正确部署。

PROMAX场强仪


promax场强仪可以处理t2mi信号。

这个promax场强仪RANGER NEO 4与RANGER NEO 3可以接收和分析来自任何源的t2-mi信号:asi-ts,iptv。多播甚至是射频。

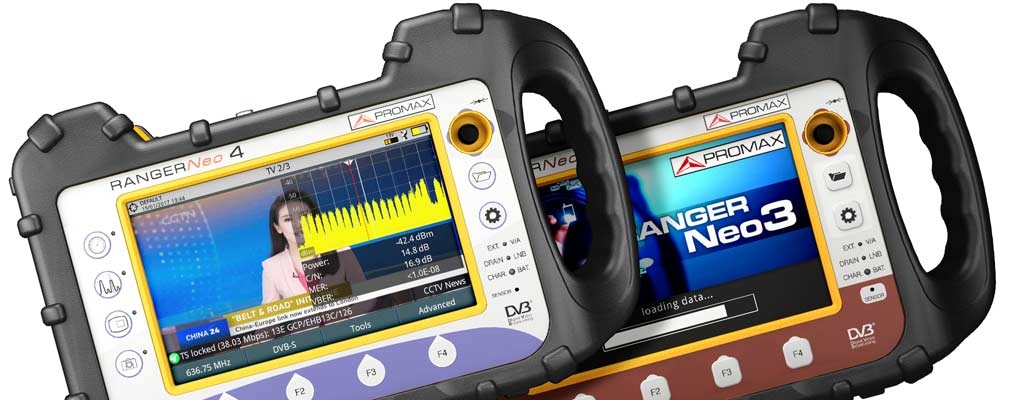

   RANGER NEO 4场强仪

PROMAX场强仪

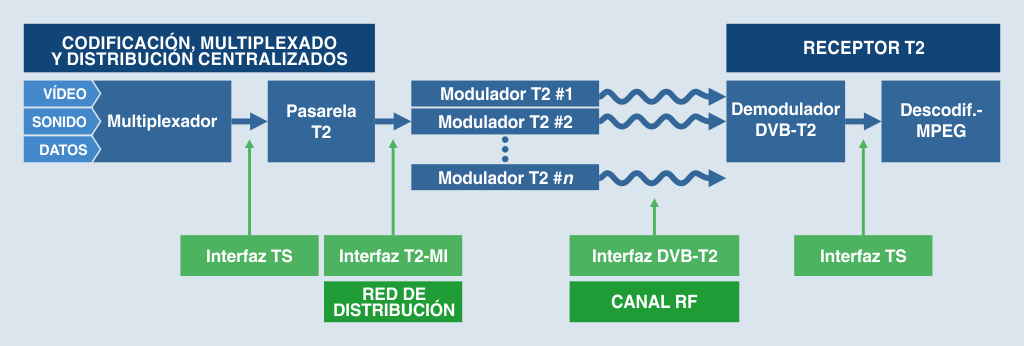

一种典型的DVB-T2传动链的框图

你怀疑吗?我们建议你

T2-MI专用于T2网关出口(T2网关)与DVB-T2调制器输入之间的链路,并通过TS-ASI或IP传输。

除了DVB-T2信号本身之外,T2-MI信号还包括SFN同步数据(单频网络)、对每个PLP(物理层管道)和BBFRAMES(基带帧或基带帧)的调整,它们构成每个PLP并包含模块传输流。

通过查看ETSI TS 102 773规范,您可以在互联网上自由找到所有相关的技术数据。

处理T2-MI数据的工具

Promax场强仪RANGER NEO 4与RANGER NEO 3可以完美分析T2-MI信号

1.将包含T2-MI信号的TS记录在来自RF、IPTV或ASI-TS信号源的文件中。

· 2.通过ASI-TS输出在内存中播放文件。

· 3.分析包含T2-MI信号的传输流。

· 4.分析和检查T2-MI信号中定义的所有字段(L1信令、DVB-T2时间戳、PLP和BB帧等)。

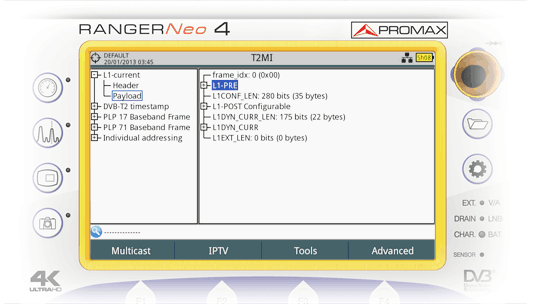

PROMAX RANGER NEO 4T2-MI信号的完整分析

Promax场强仪RANGER NEO 4

以同样的方式,RANGER NEO 4和RANGER NEO 3允许选择特定的PLP并激活传输流分析器若要分析它包含的TS,请执行以下操作。在下面的例子中,我们通过IP多播流接收T2-MI信号,从中提取和分析在PLPID=17上传输的传输流中的PSI/SI表。

T2MI信号分析

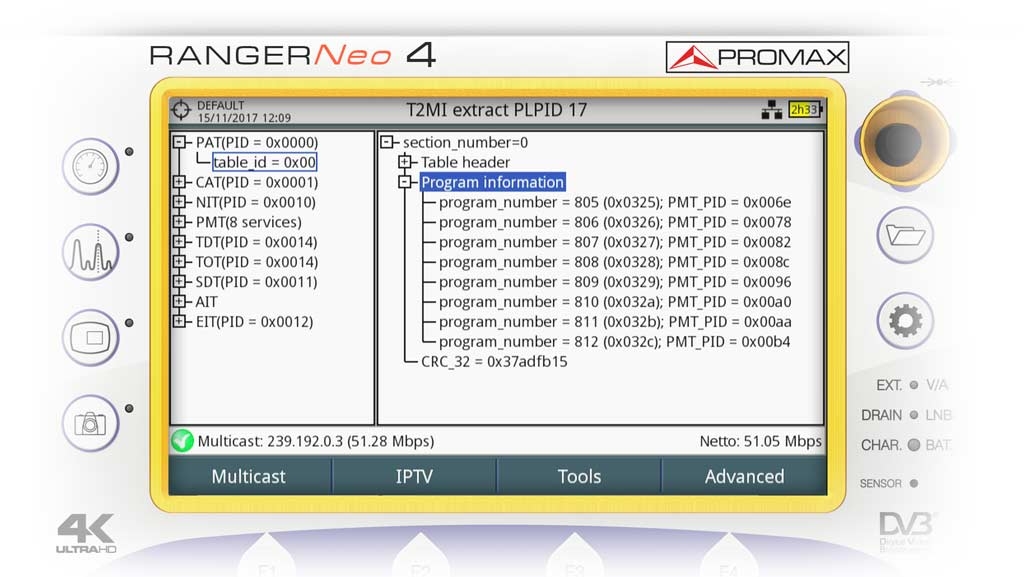

RANGER NEO 4场强仪对于T2-MI信号的接收及PSI/SI表的提取
