DAB/DAB+数字广播 用户详细操作说明使用手册DSG-1000

文章来源:首页人气:9046发表时间:2017-11-24 15:02:44

DAB/DAB+数字广播 用户详细操作手册DSG-1000


操作手册 V2.5   2017.6














   DSG-1000安全说明

    请详细阅读下列安全性预防措施,以避免人身伤害,并防止损坏本产品或与本产品连接的任何产品!

为避免可能的危险,请务必按照规定使用本产品,使用此产品时,可能需要接触到系统的其他部分。请阅读其他组件手册的安全性部分中的有关操作此系统的警告和注意事项。

为避免火灾或人身伤害,请将产品接地。

为避免电击,必须将PC接地导线与大地相连。在对本产品的输入端或输出端进行连接之前,请务必将本产品正确接地。

遵守所有终端额定值。为避免火灾或电击,请遵守产品上的所有额定值和标记。在对产品进行连接之前,请首先查阅产品手册,了解有关额定值的详细信息。



    其他

请勿在潮湿环境下操作。

请勿在易燃易爆的环境中操作。

请保持产品表面清洁干燥。

请适当通风,利于产品散热。



一、设备简介

     DSG-1000信号发生器,是由深圳市新进时科技有限公司自主研发的适用于广播电视领域的实时编码测试数字信号源,它是一款结构紧凑高性价比TDMB/DAB/DAB+信号发生器,用于芯片、方案公司开发测试,QC/QA的音视频和数据服务应用检测及T-DMB/DAB/DAB+的产线接收器检测等,它的各项技术指标可以与国外高端测试设备相媲美,该设备具有可靠、稳定、兼容性强、高性价比、操作灵活、强大的附加功能等特点,可满足各种测试需求,为您提供灵活方便、经济适用的测试测量解决方案,是数字电视标准测试信号源的开始选择!



1.1 DSG-1000设备特点



1、稳定性:30×24小时连续工作;



2、兼容性:可兼容世界上所有主流数字电视标准;



3、高指标:

        频率输出范围:UHF/VHF及卫星全频段(40MHz~2150MHz),覆盖所有数字电视频率范围,真正做到一台设备即可支持所有数字电视标准(ALL IN ONE);

        功率输出范围(具体参考各型号产品手册):+5 dBm ~-45dBm,步进可调为0.1dBm,精度误差±1dBm,可覆盖各种高频头的测试范围,精准定位测试产品的门限值;

        MER(调制误差比)≈45,带外抑制<-60dB,达到广播级产品的要求,指标远超同类的国内外产品;



4、操控性:软件操作界面简洁直观,支持中英文切换;



5、附加性:软件自带专业码流分析、码流捕获等功能;亦可根据客户实际测试要求进行软件二次开发;



6、高性价比:广播级产品的指标,同类产品中性价比最高;



7、扩展性:该设备可作为独立信号源或集中式信号源(频点之一)使用,亦可搭配我司自动化测试系统使用,可实现所有参数自动化控制;



8、服务:优质、及时、专业的团队服务,24小时服务热线,现场对客户提出测试建议,并提供各种数字电视标准的有偿培训;

幻灯片4



1.2 DSG-1000设备应用

数字电视接收终端研发和生产测试

机顶盒设计和生产测试

国内外现场演示与展会应用

客户现场设备问题定位及解决

数字电视方案集成商、提供商

数字电视芯片研发制造

数字电视高频头研发制造

综合解决实际发生的问题(成品维护)

1.3 性能指标

项目/型号

DSG-1000

DSG-1000B

接口

50Ω,BNC*2(RF)

50Ω,BNC*2(RF)

频率范围

UHF/VHF,L-Band,40MHz∽2150MHz, 0.01MHz Step

UHF/VHF,L-Band,

40MHz∽2150MHz, 0.01MHz Step

调制误差比

≈40dB

≈45dB

输出电平范围

0∽-45dBm

+5dBm∽-45dBm

输出电平精度

0.5dBm Step, ±1.5dBm

0.1dBm Step, ±1dBm

频率精度

±0.5ppm@25

频率稳定度

±0.5ppm@25

相位噪声

<-90dBc@10KHz

<-95dBc@10KHz

带外抑制

>60dB(40∽2150MHz)

回波损耗

>20dB

功耗

8~10W




1.4 DSG-1000支持标准

制式

标准

DVB-C

ITU-T J.83 Annex A

DVB-T/H

ETSI EN 300 744

DVB-S

EN 300 421 V1.1.2(1997-08)

DVB-S2

ETSI EN 302 307 V1.2.1(2009-08)

DVB-S2X*

即将推出

DVB-T2

ETSI EN 302 755 V1.3.1

DTMB

GB 20600-2006

CMMB

GY/T 220.1-2006

QAM B

ITU-T J.83 Annex B

ATSC

ATSC A/53E

ISDB-T

ARIB STD-B31

DAB(+), T-DMB

EN 300 401,TS 102 3 and TS 102 427



:DVB-C2,ATSC-M/H,ISDB-S即将推出,敬请期待!

1.5 软件附加功能支持



型号/ 功能



播放列表



次循环



错误注入



扫频



流捕获



远程控制



载荷自定义



码流分析及处理



PID过滤

DSG-1000

DSG-1000B



Y



Y



Y



Y



Y



Y



Y



Y



Y



1.6 设备出厂附件

项目

规格

说明

转接头

F(公)转BNC(母)*1

F(母)转BNC(公)*1

F转AV * 1









二、 DSG-1000设备使用要求

2.1 设备连接要求

为保护设备和测试产品,请将设备和测试产品接地。

2.2 运行环境

温度:0~45℃;湿度:0~85%

三、 安装升级向导



   3.1 硬件安装向导



           PC机计算机进入睡眠状态改为“从不”







警告:

       请严格遵守使用手册进行操作,任何由于不规范操作引发的信号源损坏,不在保修范围内

幻灯片7



3.2 软件安装升级向导



1)双击安装软件选择安装语言;点击“下一步”



2) 选择“全部“将自动安装驱动程序及软件;选择“定制”,可自定义安装驱动程序、软件及安装路径;点击“下一步”


3)  点击“下一步”



4)等待安装



5) 点击“完成”



3.3 软件操作向导

3.3.1单路输出操作向导

1) 双击软件“DTVplayer”快捷方式,进入操作界面

2) 在设置(Setting)/选项(Options),选择喜欢的语言类型

3) 设置每参数,选择要播放的制式、频率、电平、符号率和调制方式等

4) 加载所需要的码流文件

5) 点击播放按钮

6) RF信号输出



3.3.2双路输出操作向导

1) 打开多个操作界面,即:双击软件“DTVplayer”快捷方式打开一个操作界面,再双击一次软件“DTVplayer”快捷方式打开另一个操作界面。

2) 分别在设置(Setting)--选项(Options),选择喜欢的语言类型

3) 分别设置每个操作界面的参数,选择要播放的制式、频率、电平、符号率和调制方式等.

4) 分别加载码流文件

5) 分别点击对应操作界面的播放按钮

6)双路信号输出

说明:双路输出,区分当前软件具体控制OUT1与OUT2的方法:

软件左上角显示设备型号及电脑PCI-E插槽序号(PCI-E插槽序号对应主板上PCI-E的位置,请联系PC厂家)

软件“帮助—>授权激活”显示控制模块ID,对应模块本身SN号码





.DSG-1000 DAB数字广播DTVPlayer软件使用说明

4.1软件界面展示及简要使用说明

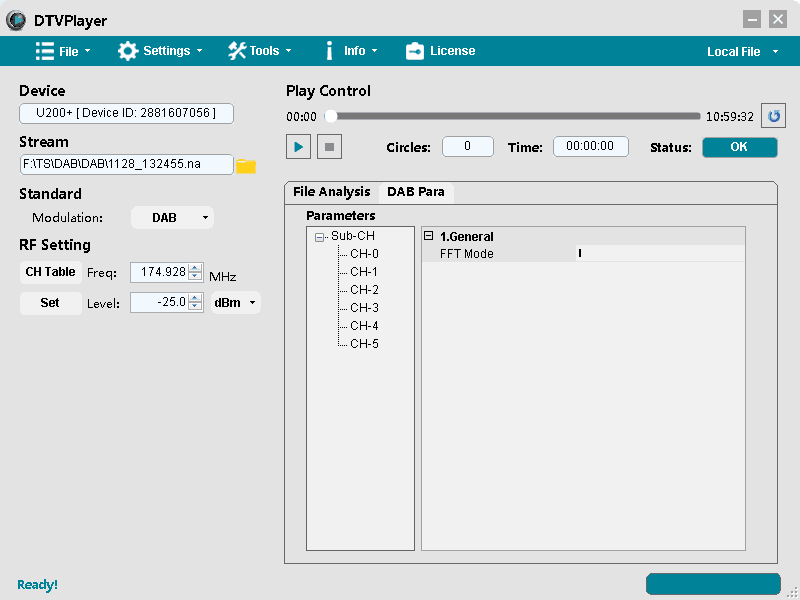

 DSG-1000  DAB低频软件展示界面

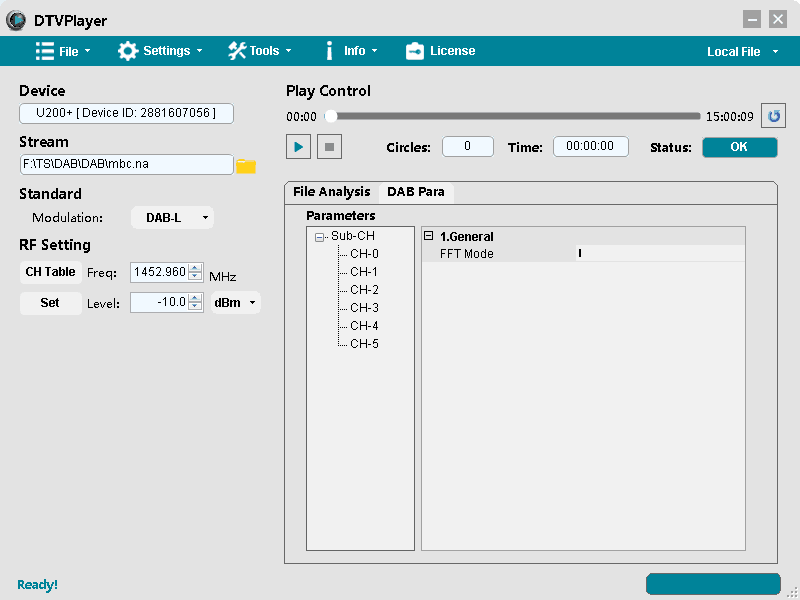

DSG-1000  DAB-L高频软件展示界面

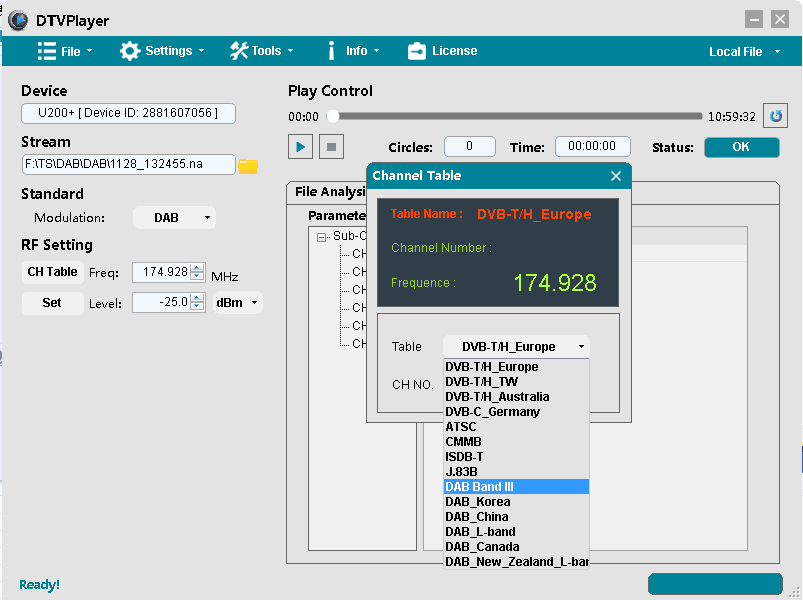

DSG-1000 DAB频道表




主要参数

参数简介

FFT Mode

 I,II,III,IV

Input Stream

NI,NA,ETI

Stream Analyze

所有DAB参数

Frequency

DAB Mode:40~872MHz    DAB-L Mode: 950~2150MH

Frequency Step

0.001MHz



说明:

1.支持所有DAB,DAB+,T-DMB格式码流。

2.选择码流后,自动解析码流自身携带的所有参数。

3.FFT模式可修改,模式III码流格式特殊,只在码流自身为模式III的码流时显示。

4.频道表功能中,携带六种通用DAB频道表,方便使用。

5.使用L-Band频段测试时,请在制式下拉列表中选择"DAB-L"模式。




DAB/DAB+/T-DMB 功能特点

使用DAB/DAB+/T-DMB功能时,需要在软件中的“制式选择”下拉菜单中,选择“DAB”或者“DAB-L”。

其中“DAB”的频率范围为40~872MHz,可覆盖Band III等低频段的DAB频道;“DAB-L”的频率范围为950~2150MHz,可覆盖L-Band等高频段的DAB频道。

可设置的频率步进为0.001MHz。

可支持所有DAB,DAB+,T-DMB格式码流,包括:NI,NA,ETI。

l 加载码流后,可自动解析码流自身携带的所有参数。

l FFT模式可手动设置,模式III码流格式特殊,只在码流自身为模式III的码流时显示。

频道表功能中,携带六种通用DAB频道表,方便使用。






4.2 其他功能及辅助工具说明



4.2.1 DSG-1000语言及皮肤

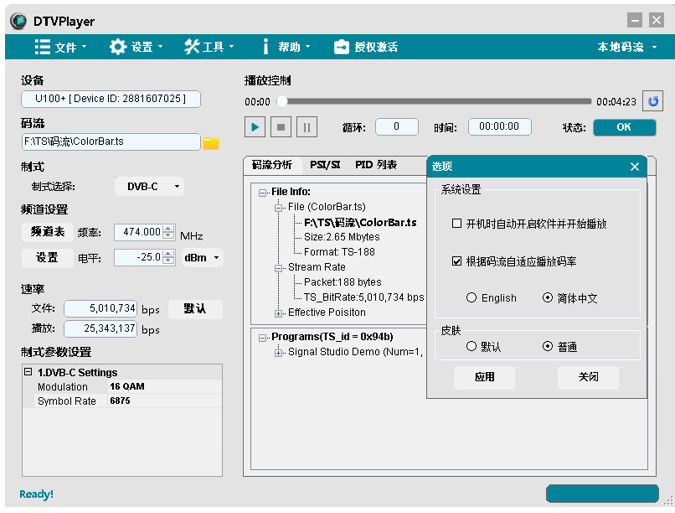

说明:软件支持中、英文语言及两种皮肤的切换。




4.2.2 码流分析



说明:

l 软件支持码流分析功能,码流分析页面可显示文件信息、码流格式信息、码率信息、节目信息等。

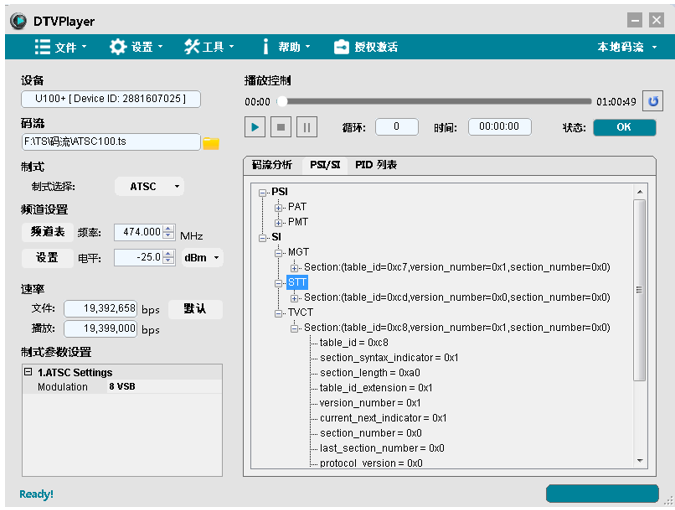

l 软件支持码流PSI/SI表分析功能,PSI/SI页面可显示PSI及SI信息。

l 软件支持码流PID分析及PID过滤功能,PID列表页面可显示PID信息。若不勾选某个PID,则码流在播放时自动过滤此PID的数据包。

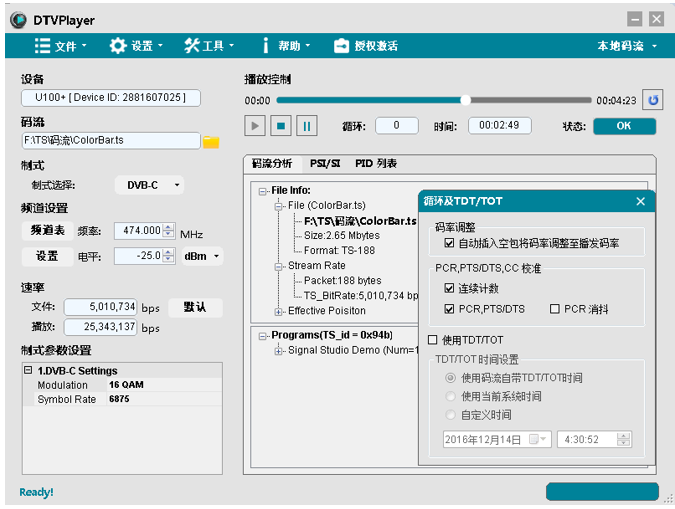

4.2.3 循环自适应,TDT/TOT及码率调整





说明:

l 自动插入空包将码率调整至播发码流:若文件码率小于播放码率时,软件自动插入空包进行码率适配。

l 连续计数:若码流存在连续计数错误,软件将自动修正连续计数值。

l PCR,PTS/DTS:对原码流的PCR值进行修正,以消除由于自动插空包带来的PCR抖动,并在码流循环时保证PCR,PTS/DTS的连续性。

l PCR消抖:PCR增强处理选项,可强行修正PCR抖动。若码流自身存在包同步丢失、包数据不完整等严重错误的情况下,不建议使用此功能。

l TDT/TOT:可设置码流中的TDT/TOT时间信息。

l OTA码流及其他无码率信息的特殊码流,软件将自动取消勾选连续计数及PCR等选项,以确保播发的数据跟原始码流数据相同。

l



幻灯片16



4.2.4 次循环








  说明: DSG-1000可根据播放时间截取码流进行播放。

4.2.5 错误注入




说明:

l 包丢失:只修改包头中的传输错误标志位,并不做包删除。

l BIT错误:根据设置,在包中加入错误BIT。

l BYTE错误:根据设置,在包中加入错误BYTE。





l 4.2.5  DSG-1000 射频相关工具

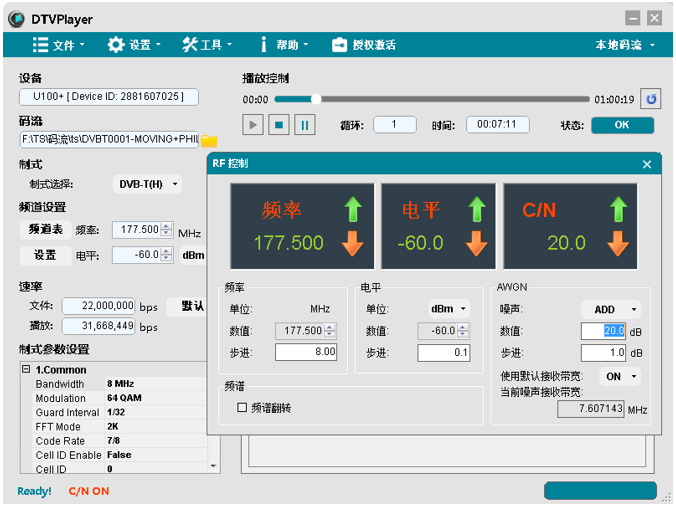

射频控制,可设置频率、电平、AWGN、频谱翻转等内容。






l 频道表:录入了部分常用制式及地区的频道表。

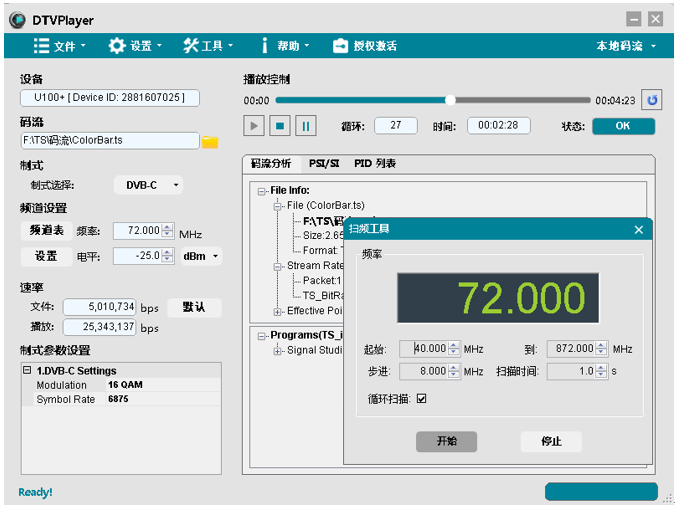

 DSG-1000扫频工具:可设置频率自动变更步进及时间,此功能可配合自动化测试使用。






4.2.6 自定义载荷工具





l 说明:

l 空包使用随机数载荷:将码流数据中的空包载荷用随机数替代后进行播放。

使用PRBS序列作为载荷:使用PRBS序列作为载荷,并加入自定义PID,形成TS包进行播发,PRBS序列规则可选择。

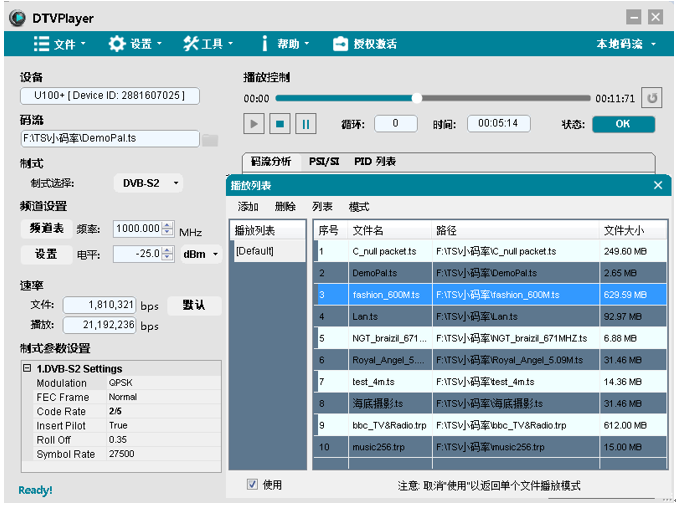

4.2.7 DSG-1000  播放列表




说明:播放列表功能在关闭时,需要取消左下角的“使用”复选框。

4.2.8 配置文件





l 说明:

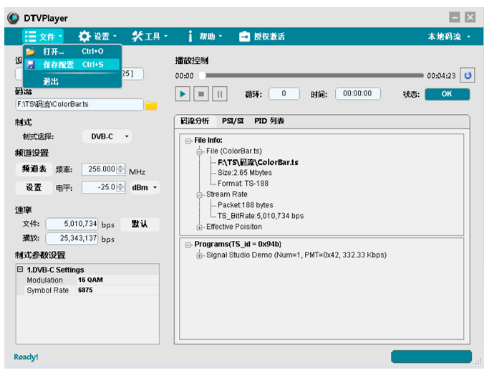

l 软件可手动加载和保存配置文件。

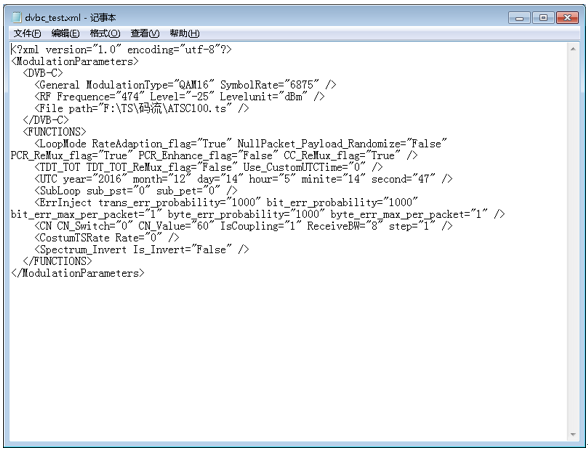

配置文件以XML格式保存,内容举例如下,包含所有用户设置的配置信息:

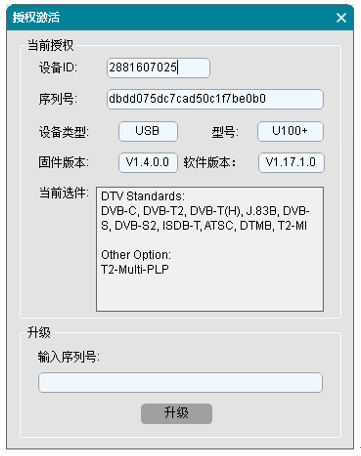

4.2.9 授权激活





l 说明:

l 若需增加选件,请联系厂商并获取授权序列号。

l 输入序列号后完成升级,并重新启动软件。



l 4.2.10  DSG-1000 远程控制

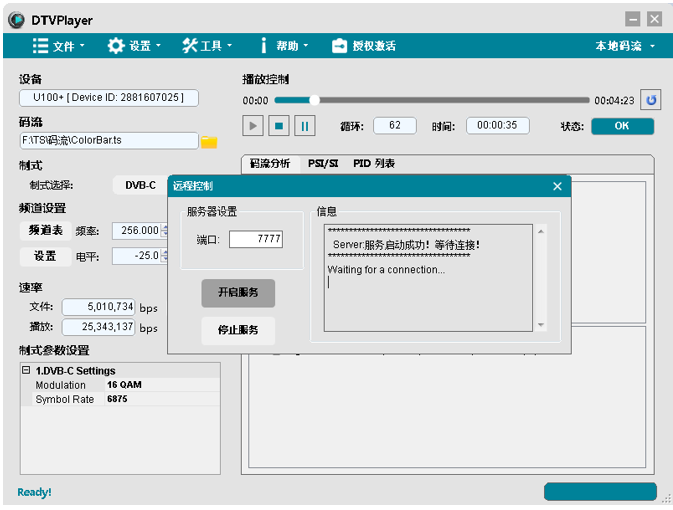

软件提供远程控制模式,可配合自动化测试使用。只需设置端口号,并启动Socket远程服务即可。

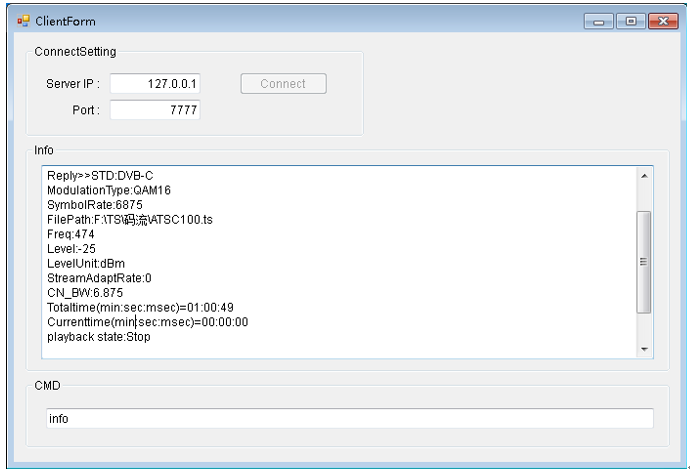

下图为原厂提供远程客户端测试Demo,若有需要可向原厂申请获取此Demo的源代码及控制命令表。

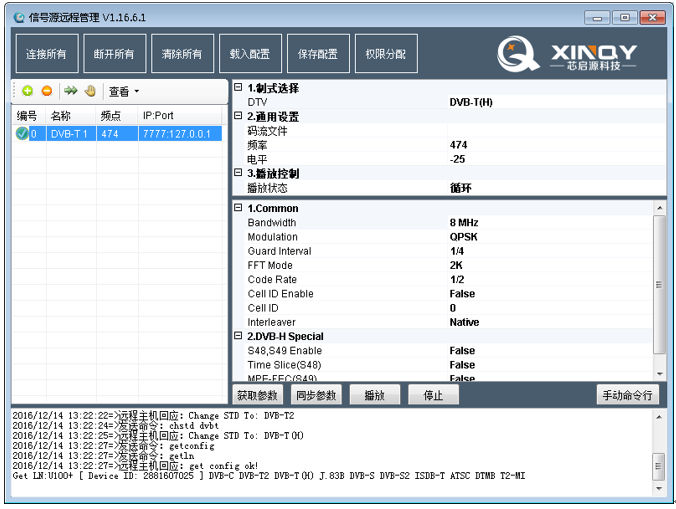

 下图为基于远程控制功能开发的信号源远程管理软件示例。








深圳市新进时科技有限公司





地址:深圳宝安中心区28区创业二路新一代信息技术产业园C栋309





 服务电话:18028735466





服务邮箱:sales01@ecredix.com.cn






网站:www.ecredix.com.cn





本手册版权所有 ©2015深圳市新进时科技有限公司,深圳市新进时科技有限公司保留对该文件在任何时间修改的权利,对产品功能和特点的变更不另行通知,可通过公司网站下载链接获得最新版本.
