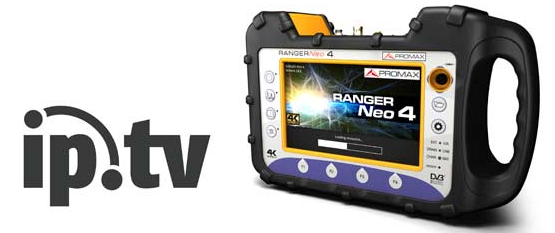

RANGER Neo场强仪提供了测量数据以解决IP多播电视网络(IPTV)中出现的新问题的测量方法,该网络广泛应用于酒店和其他大型电视网络。IPTV在传输的最后阶段的质量参数的度量对于这些网络的安装和维护有很大的帮助。
RANGER Neo场强仪可以接收IPTV电视节目,并与其他重要的信息服务一起显示在屏幕上,这样,除了射频场强仪外,它也是一种先进的IPTV测试仪。
除了IPTV接收器之外,还可以使用其他工具,例如传输流分析器,其显示与从IP流解封装的传输流相关的PSI/SI表中包含的所有信息。
IPTV简介
IPTV指互联网协议电视。它是一种在因特网协议下通过宽带数据网络工作的数字电视分配系统。
传统电视和IPTV的主要区别在于:传统电视同时广播所有频道(用户选择一个频道而忽略其他频道)。在IPTV中,接收机只接收选定的频道。为了改变频道,解码器向内容服务器发送一个请求,内容服务器用选定的频道向客户端发送一个新的数据流。
IPTV根据网络使用两种传输模式:多播和单播。
什么是多播和单播传输模式?
多播传输模式将所有的节目进行分发,这些节目将被路由器复制和发送,以到达订阅该内容的接收者。接收者决定是否观看他们正在接收的节目之一。像这样的酒店或网络带宽需要更多的封闭式处理。多播模式的主要优点是可以在不增加带宽的情况下接收相同的节目。

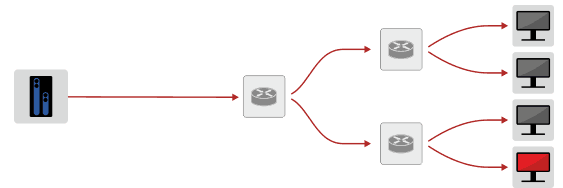

多播传输模式
单播传输模式在网络上按接收者请求观看节目的数量分发节目副本(如果接收者没有请求某个节目,他就不会接收到该节目)。这种方法需要更多的网络带宽,因为所需的总带宽是根据有多少接收机请求观看节目而累积的。

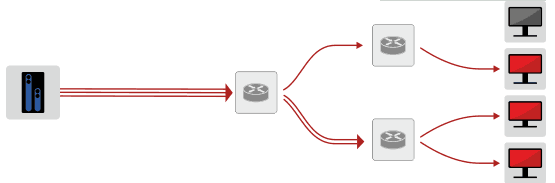

单播传输模式
IPTV下的测量

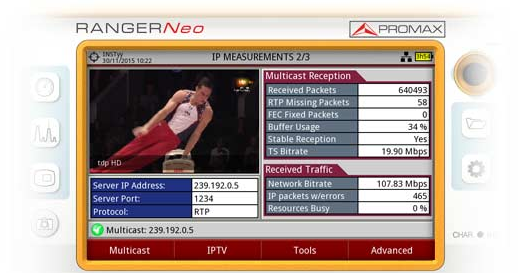

RANGER Neo提供的三个IPTV测量屏幕之一
RANGER Neo场强仪作为IPTV基础设施测试人员,显示了以下IPTV质量参数:
1.多播接收测量:接收到的数据包/丢失/固定、缓冲区使用百分比、传输流比特率等;
2.测量接收流量:数据网络比特率和IP数据包接收错误;
3.互联网参数:以太网速度,多播地址,协议(UDP/RTP),纠错数据(FEC),TS包等;
4.IPTV服务解码;
5.服务器IP地址和通信协议(UDP/RTP);

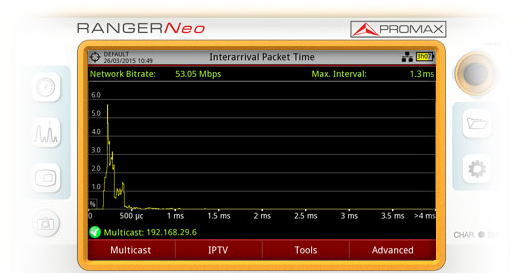

间隔包时间
在最优的IPTV传输中,所有分组在短时间内到达目的地,或多或少是恒定的。此函数检查所选传输流接收数据包的连续性。
通常,图形应该集中在较小的时间值上。沿时间轴传播可能会导致网络问题。
间隔包时间显示数据包间隔时间的百分比

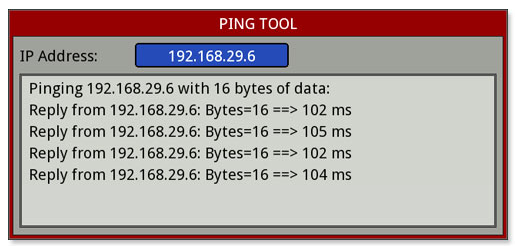

PING实用程序
它是一种诊断工具,可以从RANGER Neo向连接到IPTV网络的其他设备发送多个ICMP(Internet控制消息协议)数据包。在最佳条件下,以相似的时间间隔接收响应。
