示波器的高级触发功能

  传统示波器的边沿触发功能，基本能满足电子工程师日常使用的需求，比如正弦、方波等基本波形的采集观察。然而，随着电子行业的快速发展，各种复杂模拟、数字信号的应用场景越来越广泛，诸如电源检测、工业电子、汽车电子、消费类电子等场合。这种情况下，工程师希望能够直接观察各种调制信号或者具有某些特征的时域波形，以便快速进行故障定位和排查。

  现在的示波器大多数都有高级触发的功能，了解并熟练使用示波器的高级触发功能，有助于工程师快速找到自己感兴趣的关键波形，这次我们以优利德UPO2000CS示波器为列。

1.PWM波形的显示

比如PWM波形，被广泛应用在从测量、通信到功率控制与变换的许多领域中。其信号原始图形如下图1，

面对这样的信号，如果我们只是使用示波器的边沿触发功能，得到的波形如下图2，

  可见，难以观察到波形的准确信息。熟悉示波器的工程师面对这种情况，可能会采用单次采集的功能，获取被测信号的各种参数值。

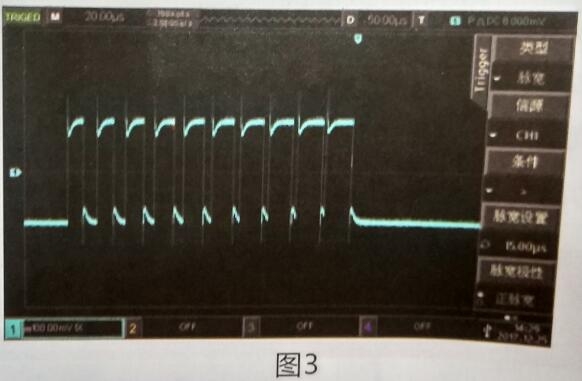

 这次我们给大家介绍的优利德UPO2000CS示波器的脉宽触发功能，使用此功能，可以更加快速准确的捕获到感兴趣的波形并稳定显示。将示波器设置为脉宽触发，并将触发的条件设置为正脉宽、条件为大于、时间设置为最大脉宽时间约15us，即可在运行状态下得到如图3 所示的的稳定触发波形。

  此模式下，不仅能将波形稳定清晰显示，波形信号的一些特征也已经反映在了触发条件的设置中，比如上图所示的信号中正脉宽最大就是15us，设置触发条件为等于，然后改变时间值，还可以依次排定各个脉宽的时间长度。

2.突发脉冲串波形的显示

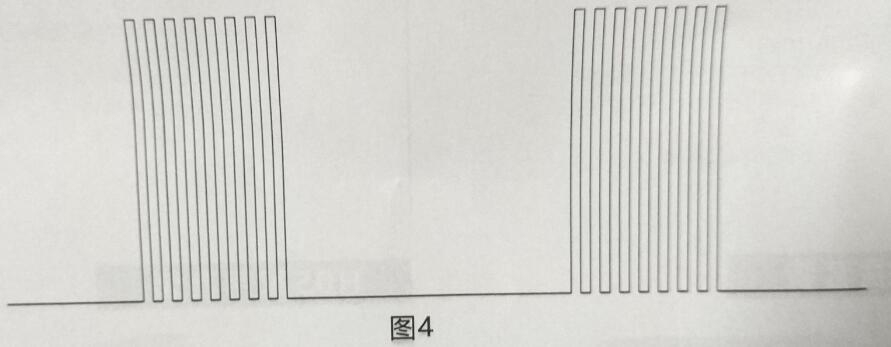

  对于如下图4所示的突发脉冲串波形。

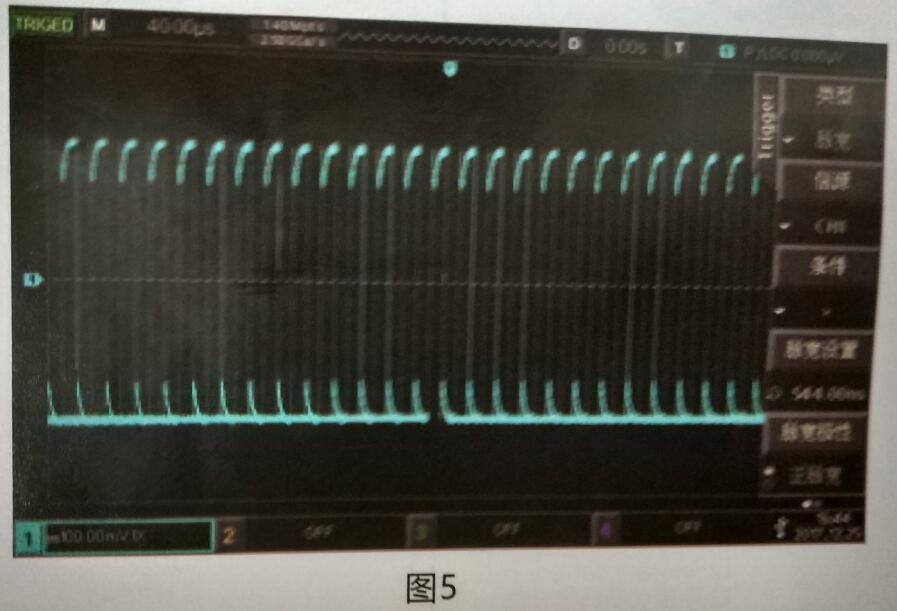

  由于每个脉冲的宽度是一样，所以使用边沿触发和脉宽触发都不能保证每次显示的波形在同一位置，显示的波形一直在晃动，如图5，

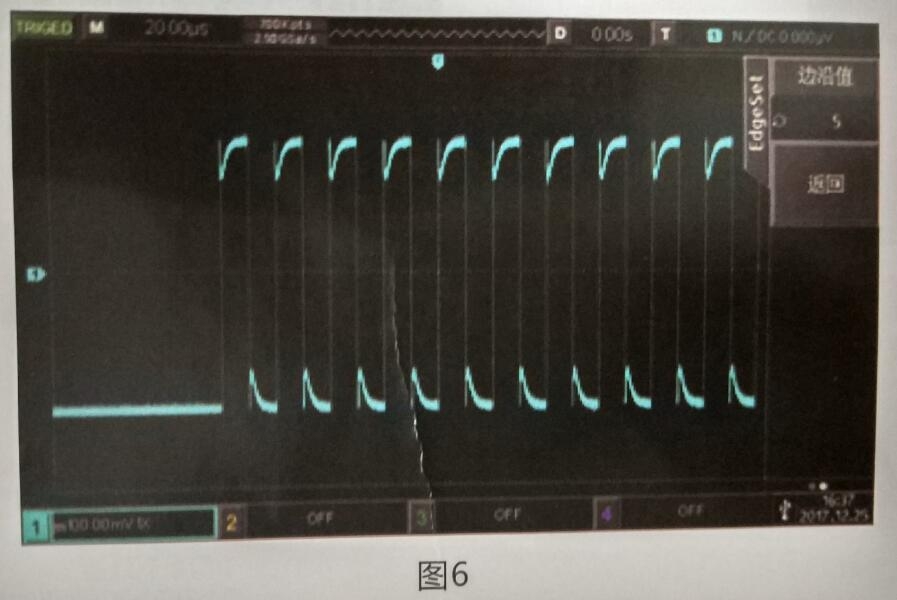

  此时使用UPO2000CS的N边沿触发功能就可以得到稳定的波形显示。选择N边沿，上升沿触发，调节边沿值的个数，可以使得信号在每个边沿依次稳定触发。如图6所示，在我们选定的第5个上升沿处，波形就稳定触发了。

  其它的高级触发功能，可以分别对应不同的应用场景，比如斜率适合对三角波等幅度渐变的波形进行测量，欠幅脉冲信号适合对幅度突变的数字信号进行测量。还有一些模式可以将条件设置为监控多个输入信号，比如并行触发，建立保持时间触发等。

  在UPO2000CS这款示波器中，还有大量高级触发功能，灵活运用这些功能，可以在某些特定的场景迅速定位到感兴趣的波形。
