应用：函数/任意波形发生器试用与分析 优利德UTG2122B

1. 仪器总体介绍：

  该函数发生器是双通道任意波函数发生器，最大带宽120MHz，并且具备1.28GSa/s插值采样率和16bit垂直分辨率，在传统的DDS函数发生器的基础上采用了很多的新技术和处理方式，客服了DDS原理上的缺陷，能够为我们使用者提供高质量、较低抖动的脉冲波和任意波。此外，UTG2122B还有多种调制功能，能满足我们基础的电子研发对成本和性能的兼顾的要求。

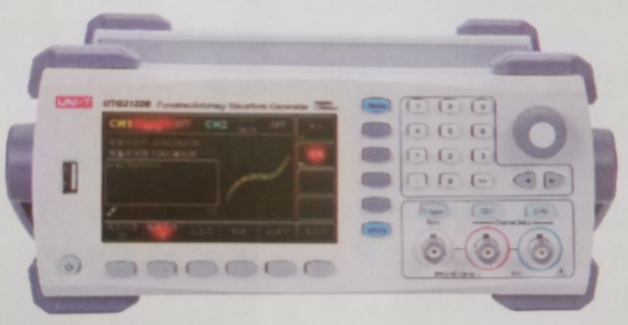

  UTG2122B的外观属于扁平的四方体结构，比较适合我们操作台的放置和其它仪器的叠加。

2. 方波和脉冲波试用分析：

  该仪器吸引我们的其中一点是方波可以到80MHz的输出，而且在任何频率点最小边沿都能大道4ns左右，通过拆解，发现该仪器里使用独立产生方波的模式，这种快沿高频的方波信号输出，很适合我们项目使用。

  通过对比其它仪器发现，另外一台函数发生器的脉冲波在低频时边沿最小时间只能是us级别的，优利德的UTG2122B给我们带来了意外的惊喜，而且UTG2122B的抖动几乎看不出来，快沿时过冲都能满足指标要求，且边沿可以实现1ns步进。这样简单的硬件设计竟然能产生出这么好效果的脉冲波，顿时激起一群工程师的好奇，分析很久不能明白它是如何实现，百度后发现他们在这方面有独立的专利。

3. 斜波试用分析：

  斜波方面我们只关注对称性为0%和100%，这两个情况下信号质量我们有一定的需求。

  首先我们将两台仪器参数都设置为1kHz和1Vpp，对称性为0.1%输出和100HZ,1vpp，对称性0.0%的情况。通过斜波对比，我们可以明显的发现另外一台仪器的波形是有错误的，我们需要的是连续且平滑的波形。

4. 底噪试用分析：

  针对做IC行业的来说，除了性能比较好的方波、脉冲波和斜波之外，还有个至关重要的参数需要考虑，那就是信号源它自身的输出的信号底噪如何？它自身多个通道之间的干扰是否严重？下面我们对比了解下两台机子的底噪情况。

  首先我们测试两台信号源他们本身通道之间干扰情况。同时，将两台仪器的通道1都设置为1MHz正弦波，20mVpp输出，通道2都设置为120MHz正弦波，4Vpp输出。当两台信号源的通道2输出都关闭时，看通道1的情况，实际测试两家信号质量几乎一样，当通道2全部打开是，情况就完全不一样了，优利德UTG2122B的信号质量明显好于另外一台。

5. 总结：

  我们只关注我们需要的功能和性能，或许另外一家的其它功能和性能有一定的优势，但不适合我们的使用要求，通过这半个月的对比试用，我们总结为，国内另外一个厂家的外观上占据一定的优势，第一眼很喜欢，但是越用越发现它的不足，优利德UTG2122B刚好相反，虽然外观上没有优势，但是性能和指标很出色，操作上也很人性化，易上手，即使产线上的员工也能很快熟练的使用！
