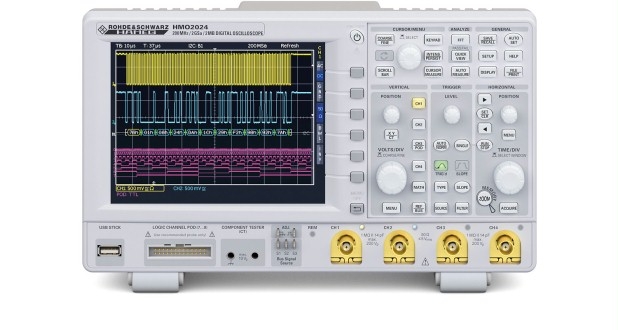

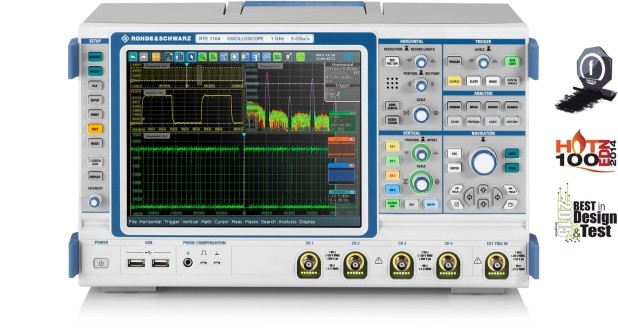

示波器是一种用途十分广泛的电子测量仪器。主要功能就是把人们看不见的随时间而变化的电信号,描绘成可见的图像并从显示屏上显示出来,通过示波器我们可以直接的观察被侧信号的各种波形,测量和检查被测信号的各种电参数,如幅度,频率,周期,相位和频率特性等,以便准确快速的判断被测电路的工作情况。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点。在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。

那么，示波器的高保真捕获波形是因为接收的信号，信号经过示波器前端电路处理之后，来到ADC进行模数转换，接下来便要进行信号的重构还原了，这里也就是本文的重点了。示波器的捕获模式，一般有四种捕获昂视，不同的捕获方式，适用于观察不同的信号。接下来，就示波器对采样点的处理方式，也就是示波器的捕获模式跟大家做一个简要的介绍。

标准捕获模式

首先介绍的是标准捕获模式，在该模式下，示波器会对采集到的信号进行等间隔采样。

标准捕获的工作模式也大程度的保证了信号原始的状态，对于大多数波形来说，使用该模式可产生优佳的显示效果，以下是ZDS2000系列示波器默认捕获模式。

峰值捕获模式

接下来就是峰值捕获模式，看着名字就知道是什么意思了，就是采集一个采样间隔信号中的大值和小值。

在该模式下，可有效观察到偶尔发生的窄脉宽，在捕获高频率的毛刺方面非常实用，可获取信号的包络或可能丢失的窄脉冲，使用峰值捕获模式会使波形显示的噪声比较明显。

平均捕获模式

第三个就是平均捕获模式了，这个名字也非常容易理解，就是采集N屏信号，将它们在触发位置对其，然后做平均运算。

使用平均捕获模式，在减小噪声同时保持了原有的带宽，将噪声滤除有利于对信号进行测量。适用于观测周期性重复信号，其滤波效果提升了示波器的垂直分辨率。值得一提的是，平均捕获特别适合执行谐波分析或电源质量分析

平均捕获模式

第三个就是平均捕获模式了，这个名字也非常容易理解，就是采集N屏信号，将它们在触发位置对其，然后做平均运算。

使用平均捕获模式，在减小噪声同时保持了原有的带宽，将噪声滤除有利于对信号进行测量。适用于观测周期性重复信号，其滤波效果提升了示波器的垂直分辨率。值得一提的是，平均捕获特别适合执行谐波分析或电源质量分析

根据被测信号的类型及需要关注的测试点，设置相应的捕获模式，可以帮助我们更好的观察波形，更快的发现、解决问题。
