数字电视中央信号源测试系统

一：简介

  数字电视中央信号源测试系统是为了满足厂家研发/生产测试需多个频点同时使用而推出的一套电视信号系统，它可以包含ATV(模拟)信号，也可以包含DTV（数字）信号；可以测试卫星信号，也可以同时测试地面波信号；可以同时测试一个模拟信号标准的高中低3个频点甚至更多频点，也可以同时测试一个数字信号标准的高中低3个频点以及更多。电视中央信号源测试系统以较低的投入，为研发测试、工厂生产提高了极大效率，是各个电视机以及机顶盒等相关厂家研发测试的首选。

  电视中央信号源测试系统模拟部分包括：PAL、NTSC、SECAM等符合各个不同国家制式要求的电视射频信号，伴音制式有：B/G、D/K、I、M、N等，伴音可产生400Hz，1K.....等点频信号，扫频信号，音乐信号，各种双伴音方式。

  电视中央信号源测试系统数字部分包含：DVB-C，DVB-T/H，DVB-T2，DVB-S/S2，DVB-S2X，ATSC，J.83B，ISDB-T，DTMB等不同标准的数字电视信号，提供相关标准的TS流进行测试，频点可任意设置。

  电视中央信号源测试系统还具备可升级性与扩充性，数字电视信号与模拟电视信号都可任意扩充。

二：电视中央信号源测试系统原理框架图

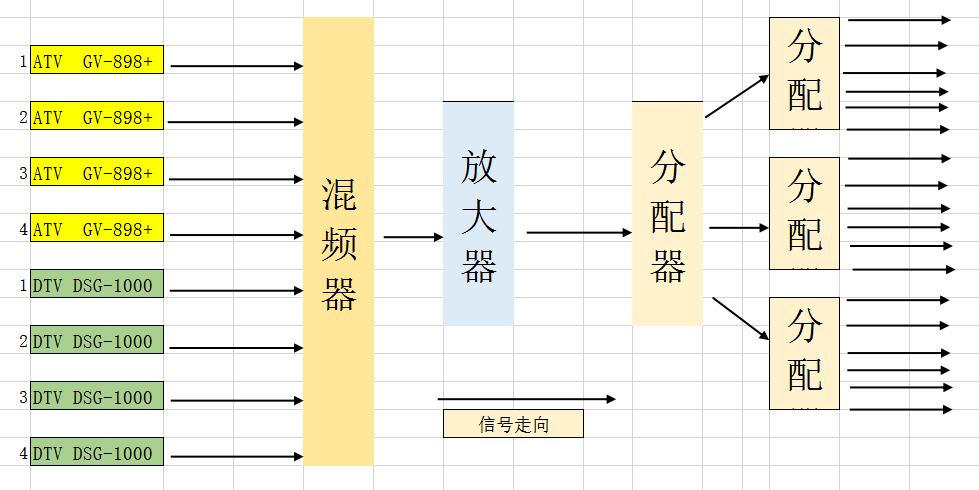

  模拟信号（ATV）我们选用西班牙PROMAX生产的GV-898+进行测试，数字信号（DTV）我们选用新进时科技自主研发的DSG-1000进行测试，我们模拟信号和数字信号各选取4个测试频点进行中央信号测试系统的组建（也可任意增加或减少），大概原理框图如下：

1.选取4台模拟电视信号发生器GV-898+和4台数字电视信号发生器DSG-1000，各自按照客户要求设置不同的标准制式与频率，由8条射频线同时输出信号；

   2.混频器把来自8条射频线不同的信号混为一起，改由一条射频线进行输出；

   3.经由混频器汇合而成的一根射频线，由于信号经过混频器功率有衰减，我们再加一放大器使信号放大后再接入分配器；

   4.分配器把一路射频信号再分成多路射频信号输出进行测试（主要根据客户的测试工位多少来决定）

注：经由分配器输出的多路信号，每一路信号都包含4路模拟信号和4路数字信号。

三：配件

  根据客户对电视中央信号测试系统不同的测试要求，需要准备相应的配件，如：不同的测试节目源（码流），机柜的尺寸，混频器路数的多少，放大器的功率，线材的长短，DVD，调制器等一系列；

结束：深圳市新进时科技有限公司在中央电视信号源测试系统这一块领域具有多年的从业经验以及专业的技术团队，如有需要欢迎前来咨询，我们一定竭诚为贵司提供最好的测试方案与服务！
